Guía de instalación AXIS P1355/P1357 Página 67
ESPAÑOL
RS-485/422 - Dos bloques de terminales de 2 pines para la interfaz serie RS-485/422 utilizada
para controlar equipos auxiliares.
El puerto serie RS-485/422 se puede configurar en los modos de puerto siguientes:
• Puerto semidúplex RS-485 bidireccional para transmisión de datos mediante dos hilos,
un par RX/TX combinado.
• Puerto dúplex completo RS-485 bidireccional para transmisión de datos mediante
cuatro hilos, un par RX y un par TX.
• Puerto RS-422 unidireccional para transmisión o recepción de datos mediante dos
hilos, par RX o TX.
• Puerto dúplex completo RS-422 bidireccional para transmisión de datos (punto a
punto) mediante cuatro hilos, un par RX y un par TX.

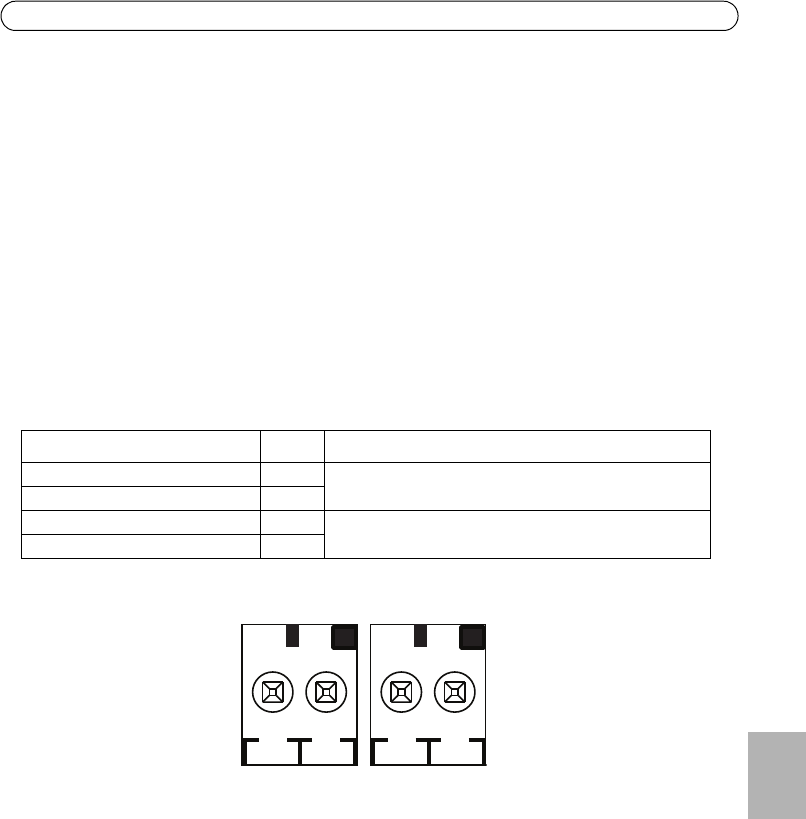

Función Pines Notas
RS -485/422TX(A) 1 Par TX para RS-422 y RS-485 de 4 hilos
RS -485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Par RX para todos los modos (RX/TX combinado para RS-
485 de 2 hilos)
RS-485B alt RS-485/422RX(B) 4
Rx/Tx Tx
4 3 2 1
