Appendix

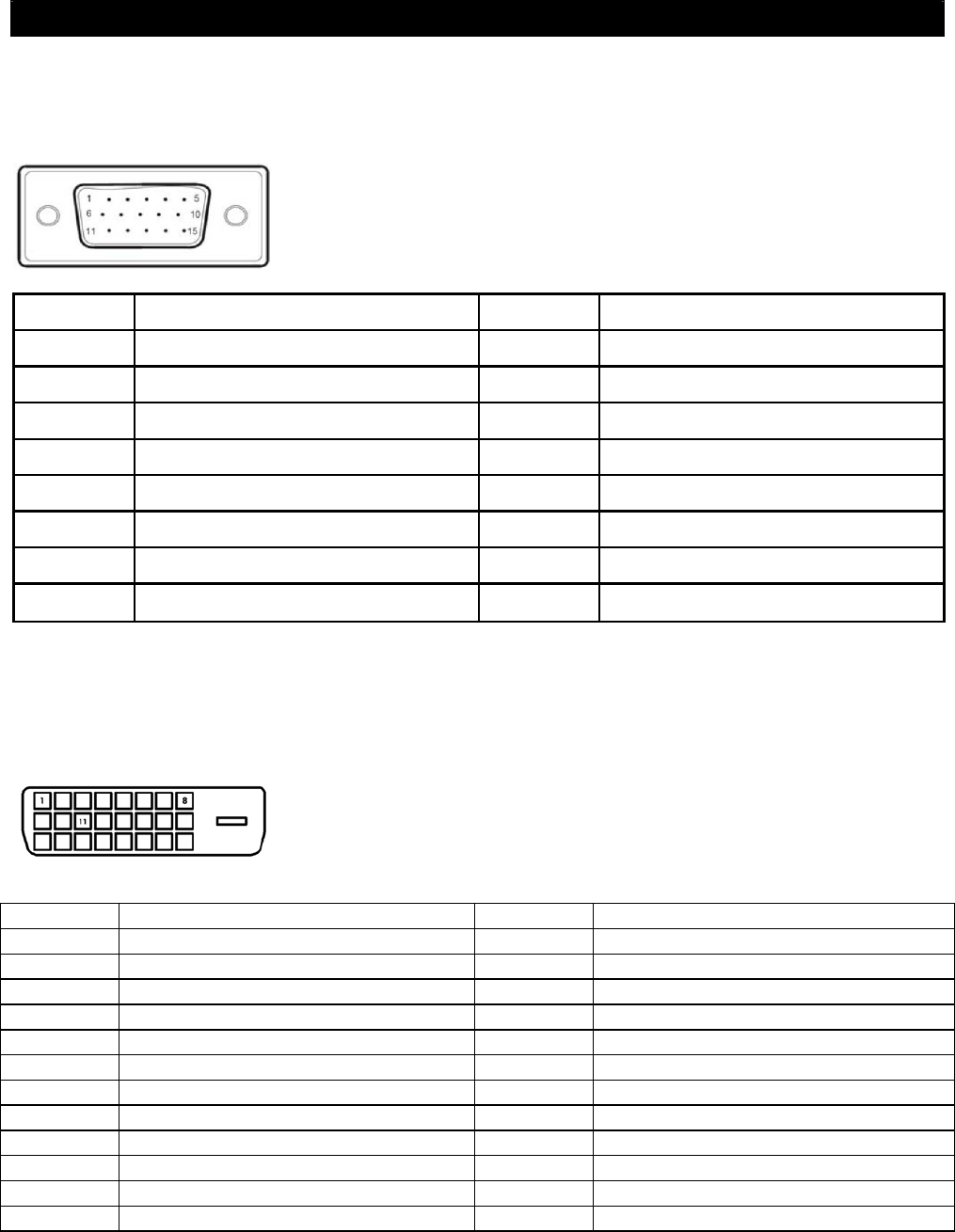

Connector pin assignment
15 pin color display signal cable:
PIN No. Description PIN No. Description
1.
Red
9.
+5V
2.
Green
10.
Logic ground
3.
Blue
11.
Monitor ground
4.
Monitor ground
12.
DDC-serial data
5.
DDC-return
13.
H-sync
6.
R-ground
14.
V-sync
7.
G-ground
15.
DDC-serial time sequence
8. B-ground
24 pin DVD-D display signal cable:
Pin No. Description Pin No. Description
1 TMDS Data 2 - 13 TMDS Data 3 +
2 TMDS Data 2 + 14 +3.3/+5V Power (from PC)
3 TMDS Data 2 / 4 Shield 15 Ground (Return for +5V)
4 TMDS Data 4 - 16 Hot Plug Detect
5 TMDS Data 4 + 17 TMDS Data 0 -
6 DDC Clock 18 TMDS Data 0 +
7 DDC Data 19 TMDS Data 0 / 5 Shield
8 No Connect 20 TMDS Data 5 -
9 TMDS Data 1 - 21 TMDS Data 5 +
10 TMDS Data 1 + 22 TMDS Clock Shield
11 TMDS Data 1 / 3 Shield 23 TMDS Clock +
12 TMDS Data 3 - 24 TMDS Clock -
