Русский
Русский-3
Руководство
пользователя
Кабель питания Подставка
основания
ЖК-монитор
со стороны монитора видеокабель
не отсоединяется
CD-ROMДержатель
кабеля
* Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора.
Содержимое

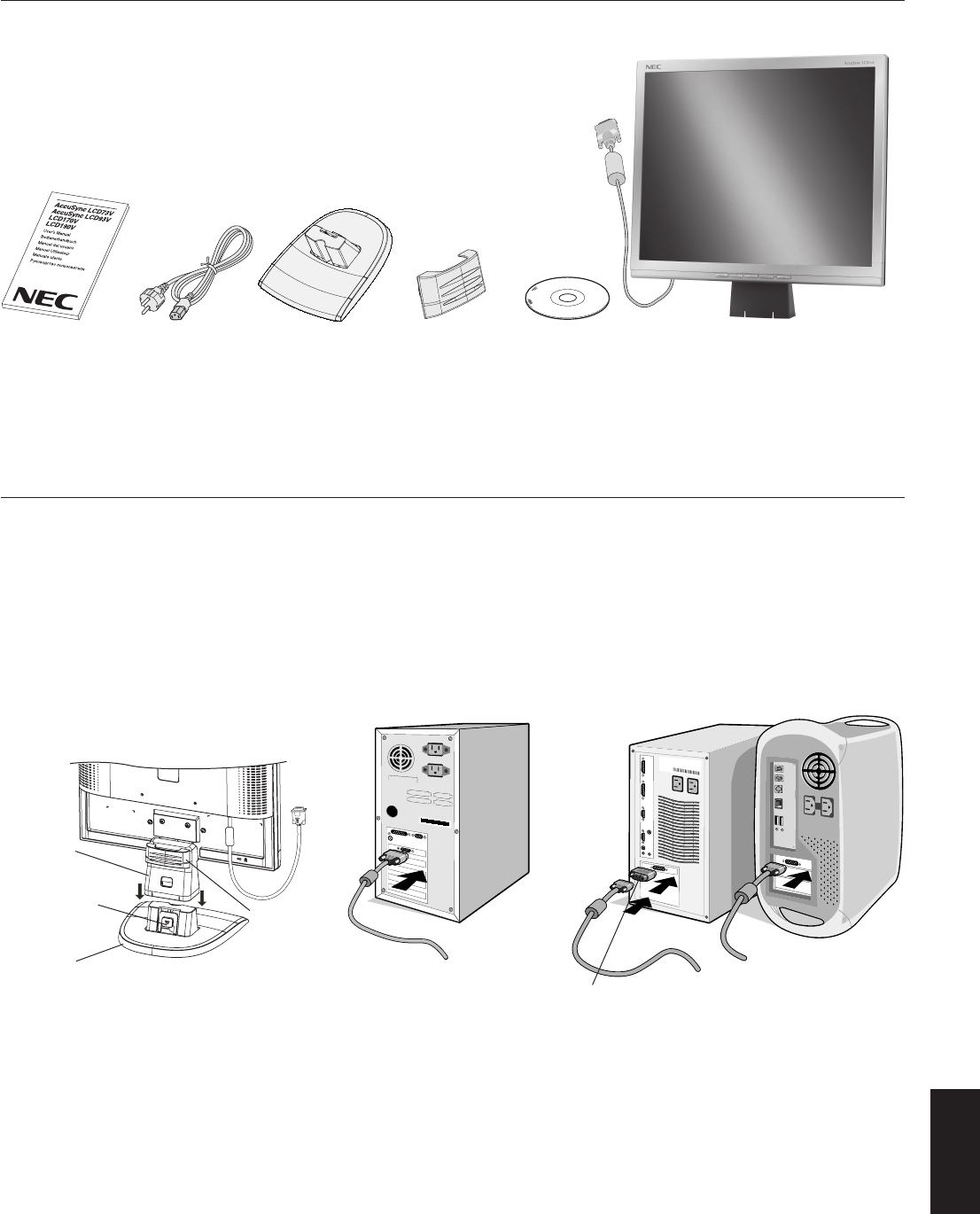

В упаковочной коробке* нового монитора NEC LCD должно быть следующее:
• Монитор LCD с шарнирной опорой
• Кабель питания
• Руководство пользователя
• диск CD-ROM
•Подставка основания
• Держатель кабеля
Краткое руководство по началу работы
Чтобы подсоединить основание к подставке ЖКД:
1. Вставьте переднюю часть подставки ЖКД в отверстия в передней части основания (Рисунок S.1).
2. Закрепите подставку на основании. Защелка на основании должна войти в соответствующее отверстие на
задней стороне подставки (Рисунок S.1).
Чтобы установить держатель кабеля:
1. Закрепите держатель кабеля на основании. Вставьте держатель кабеля в отверстия на задней стороне подставки
и, сдвинув держатель вниз, установите его на место (Рисунок S.1).
ПРИМЕЧАНИЕ. Убедитесь, что защелки надежно фиксируют держатель.
Рисунок A.1
Чтобы подключить ЖКД монитор LCD к системе, выполните следующие инструкции:
1. Отключите питание компьютера.
2. Для ПК с аналоговым выходом: подключите 15-контактный мини-разъем D-SUB видеосигнального кабеля,
идущего от монитора, к разъему видеоплаты на компьютере (Рисунок A.1). Затяните все винты.
Для Mac: Подсоедините адаптер кабеля для MultiSync Macintosh (не входит в комплект) к компьютеру.
Подключите кабель видеосигнала с 15-штырьковым мини-разъемом D-SUB к адаптеру кабеля для MultiSync
Macintosh (Рисунок A.2). Затяните все винты.
ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптер кабеля Macintosh не требуется.
Рисунок S.1 Рисунок A.2
Адаптер кабеля для
Macintosh (не входит
в комплект)
Основание
Фиксирующие
выступы
Подставка
Держатель
кабеля
