lante en este manual) y utiliza sólo la entrada del canal A. Cuando el conmutador está hacia afuera,
el amplificador funciona en el modo estereofónico y utiliza ambas entradas. Si el amplificador está
funcionando en el modo estereofónico y se selecciona accidentalmente el modo de puente, pueden
ocurrir daños graves a los altavoces, especialmente en los sistemas biamplificados.
INTERRUPTOR DDT (5)
Este interruptor se utiliza para activar y desactivar el circuito interno de compresión DDT
™
.
Normalmente, la función DDT está habilitada para minimizar la posibilidad de que uno o ambos
canales recorten la señal o se sobrecarguen. Con el circuito DDT anulado, una sobrecarga muy
intensa puede hacer que se queme el fusible. (El circuito DDT se describe con mayor detalle más
adelante en este manual.)
INTERRUPTOR DE ALIMENTACIÓN (6)
Este interruptor se utiliza para encender la unidad aplicándole alimentación eléctrica. Utilice los indi-
cadores de estado (1) para verificar la condición actual de la alimentación eléctrica del amplificador.
RANURAS DE ENFRIAMIENTO (7)
Estas ranuras proveen un camino para el flujo de aire. El DPC 1400X es un dispositivo enfriado por
ventilador, de modo que es muy importante no cubrir esas ventilaciones y no obstruir el flujo de aire
de ninguna manera.

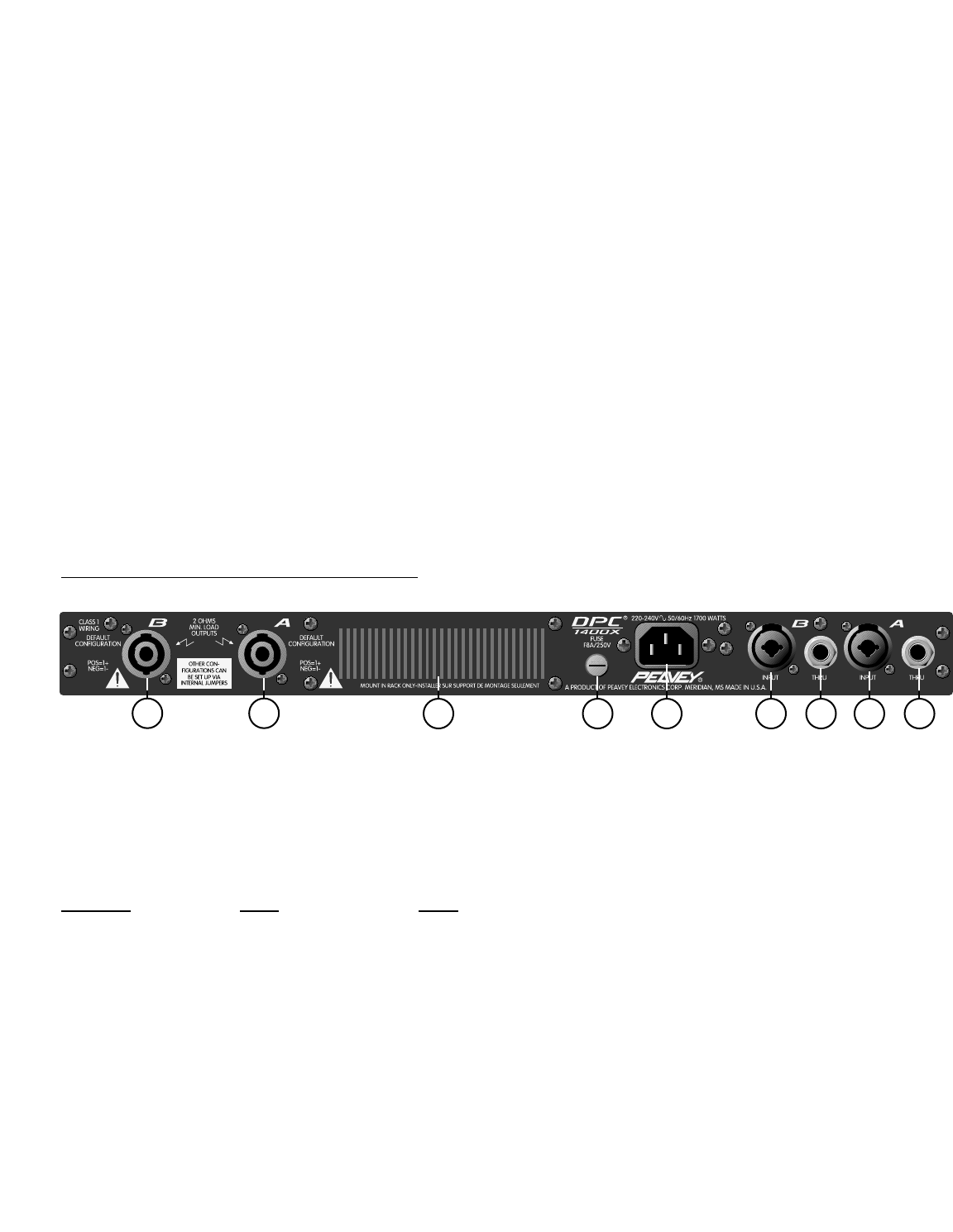

FUNCIONES DEL
PANEL POSTERIOR
ENTRADA DE CANALES (8)
Esta entrada presenta un conector combinado que acepta un enchufe XLR macho estándar de tres
terminales, un enchufe TRS (punta-anillo-manguito) de 1/4 pulg. o un enchufe monoaural de 1/4
pulg. Se dispone de una entrada balanceada electrónicamente mediante el empleo del conector
XLR o el conector TRS de 1/4 pulg. La unidad está cableada internamente del siguiente modo:
Entrada
XLR TRS
(+) Terminal 2 Punta
(–) Terminal 3 Anillo
TIERRA Terminal 1 Manguito
La entrada no equilibrada se logra mediante un enchufe macho de 1/4 pulg. monoaural (cable para
conexión temporal). Durante el funcionamiento no equilibrado es mejor mantener el cable entre el
dispositivo de salida y la entrada al DPC 1400X tan corto como sea posible.
ENTRADA PASANTE (9)
Este enchufe hembra TRS de 1/4 pulg. se utiliza para interconectar en cadena las entradas del
amplificador DPC 1400X a las entradas de otros amplificadores de potencia u otros dispositivos.
Nuevamente son altamente recomendable los cables para conexión temporal cortos para minimizar
los zumbidos.
10 10
7 11 12 8 9 98
