CONECTOR DA INTERFACE RS232
É possível controlar o projector através de um computador
pessoal: basta ligar a este conector um cabo proveniente de
uma porta de série RS232 de um computador pessoal em que
esteja instalado o software de controlo do projector (Fig. 18).
Evite colocar obstáculos entre o comando à distância e o
receptor colocado no projector, pois podem tornar ineficaz
a acção do comando.
7
64#
3$
S
$0/5
30-34
(3"
1)*$43(#
$:
#$C
)
7
47*%&0
"6%
*0065
)%.*
3&.0
5&
47*%&0
.&/6
&4$
*/1
65
)%.*
0
I
1
2
SAÍDAS PARA O ACCIONAMENTO DE ECRÃS MOTORIZADOS
+12V
USB 1.1
R/Cr
RS232
GRAPHICS RGB
C/Y
B/Cb
HV
3
12Volt

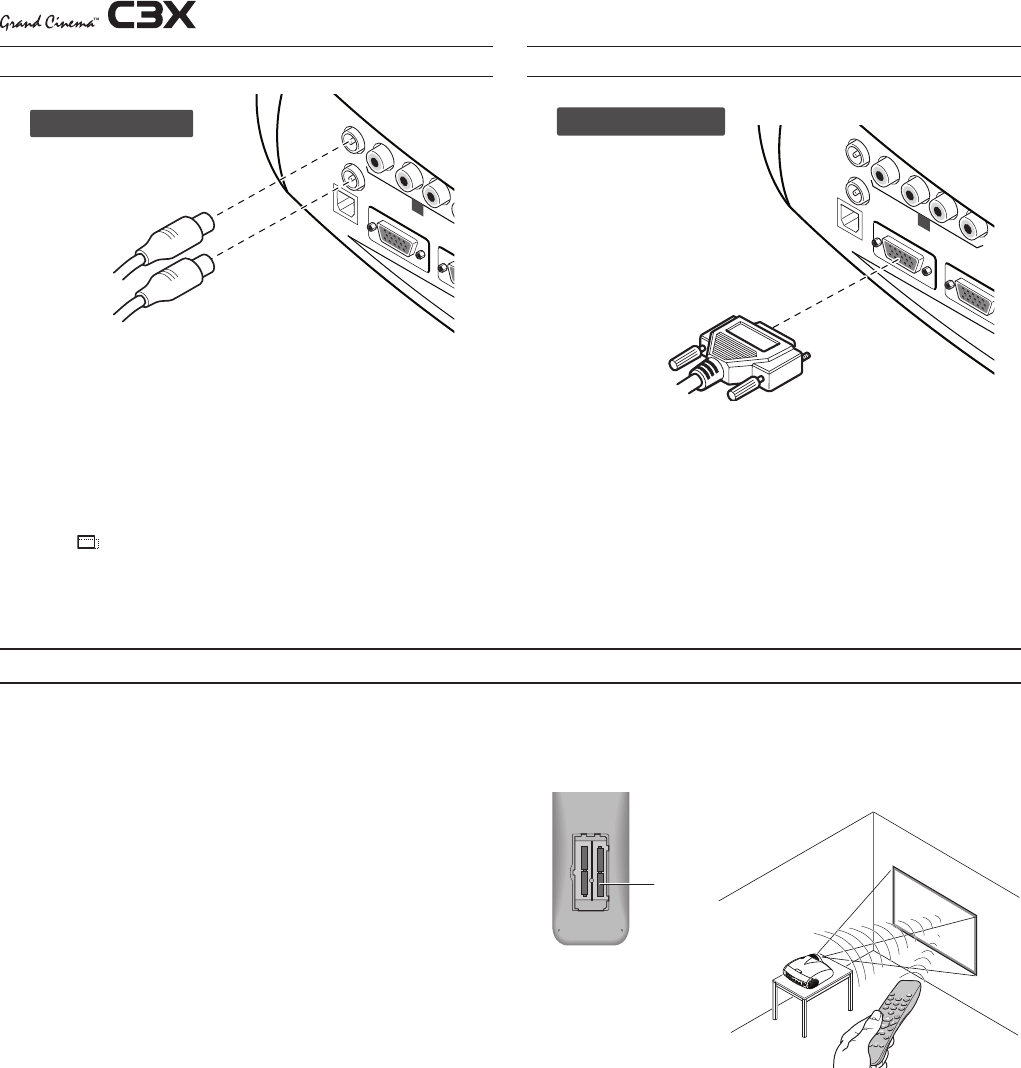

O projector possui duas saídas (tensão 12 Vdc) para o coman-
do de ecrãs de projecção motorizados e para o comando
de cortinas ou estores motorizado, utilizados para delimitar
a superfície útil do ecrã de projecção quando se muda o
formato da imagem projectada (Fig. 17).
A saída +12V é activada quando o projector está ligado
(indicador verde aceso) e desliga-se quando o projector está
no modo de espera (indicador vermelho aceso). O estado
da saída pode ser configurado com a opção Cortina do
menu Formato. Com esta saída, é possível comandar os esto-
res motorizados laterais que delimitam à direita e à esquerda
um ecrã de projecção de formato 16:9, de modo a limitar a
superfície útil no formato 4:3.
Fig. 17
Fig. 18
+
-
+
-
+
-
+
-
8 COMANDO À DISTÂNCIA
O comando à distância funciona com quatro pilhas de 1.5
V, formato AAA.
Insira as pilhas respeitando a polaridade, como indicado no
interior do alojamento das pilhas do comando à distância (Fig.
23). Substitua as pilhas quando o comando à distância não
conseguir enviar comandos ao projector.
Retire as pilhas em caso de inutilização prolongada do coman-
do à distância, para evitar que eventuais fugas de substâncias
químicas das pilhas possam corroer os circuitos.
O comando à distância transmite os comandos ao sistema
através de raios infravermelhos.
Graças ao receptor colocado à frente do projector, é possível
enviar-lhe os comandos apontando o comando à distância
para o ecrã de projecção; os raios infravermelhos serão reflec-
tidos do ecrã de projecção para o projector (Fig. 19).
4 pilhas
1,5 V
Formato AAA
Fig. 19
+12V
USB 1.1
R/Cr
RS232
GRAPHICS RGB
C/Y
B/Cb
HV
S-VIDEO
AUDIO OUT
REMOTE
3
2
S-VIDEO
1
4
CONTROL RS 232
