Installation en option
Ces connexions suivantes sont optionnelles. Le système UPS fonctionnera correctement
sans ces connexions.

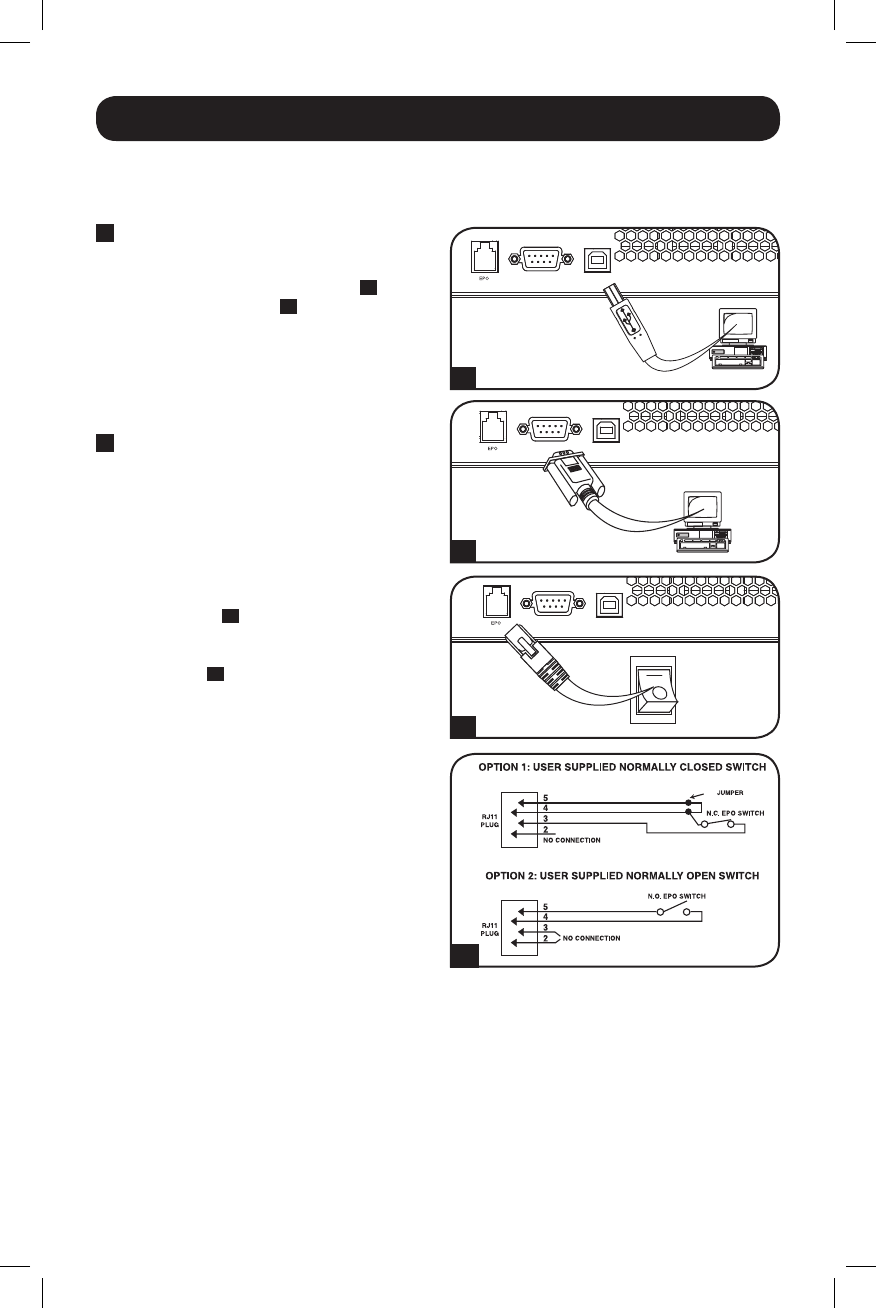

1
Ports de communication de
série USB et RS-232
Utiliserle câbleUSBinclus(voir
1A
) ou le
câblesérieDB9(voir
1B
) pour brancher le
port de communication de l’ordinateur au
portde communicationdel’ASC. Installez,
sur votre ordinateur, le logiciel PowerAlert de
TrippLiteappropriéausystèmed’exploitation
de votre ordinateur.
2
Connexion au port EPO
Ce dispositif en option est seulement pour les
applicationsquinécessitentuneconnexionà
un circuit de mise hors tension d’urgence
(EPO)de l’établissement.Lorsquel’ASCest
connectéeàcecircuit,ilpermetlamisehors
tension d’urgence de l’ondulateur de l’ASC.
Àl’aideducâblefourni,brancherleportEPO
de l’ASC (voir
2A
) à un commutateur, fourni
par l’utilisateur, normalement fermé ou
normalement ouvert selon le diagramme du
circuit (voir
2B
). Le port EPO n’est pas un
parasurtenseurdelignetéléphonique;nepas
brancherunelignetéléphoniqueàceport.
