6-1 Características del panel de control (continuación)
6-2 Códigos de error del panel de control

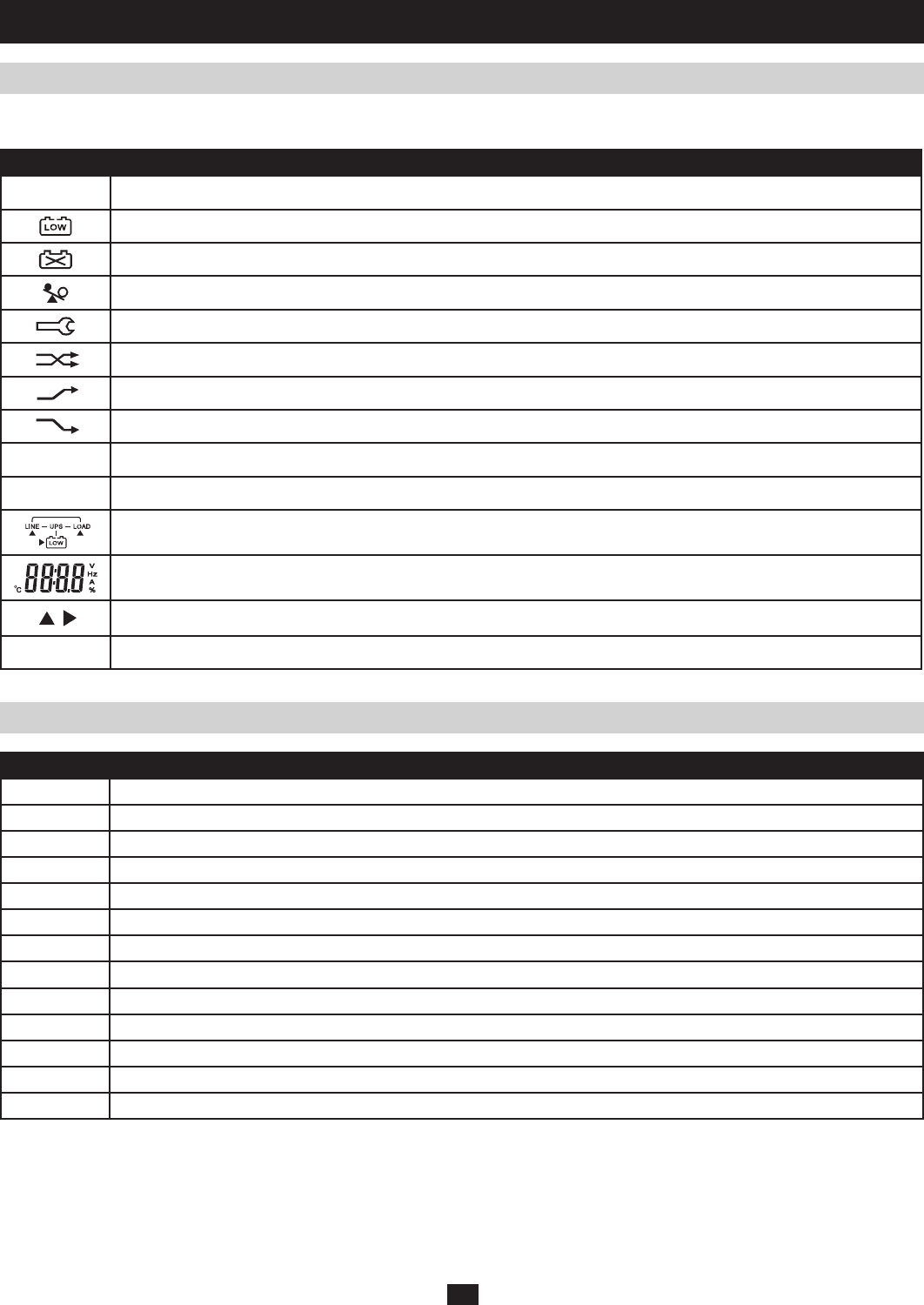

6 – Funcionamiento estándar (continuación)
Símbolos LCD
Símbolo Descripción
LINE
Fuentedelaredpúblicaodederivación
Batería baja
Batería anormal/falla
Sobrecarga del UPS
El UPS funciona en el modo especificado (normal, económico, etc.)
Ocurrió una transferencia a la batería en la salida del UPS
El UPS no pudo transferir a derivación o la derivación es anormal en modo ECO
Entradadeenergíadelaredpúblicaanormal
OFF
Apagado del UPS
LINE OFF
Bloqueo anormal del UPS
DiagramadeflujodelUPS
Pantallaalfanuméricaconsímbolosqueindicanlasmedicionesdetemperatura,voltaje,amperaje,nivel(porcentaje)y
frecuencia.
Indicalacategoríaquesemide(línea,carga,batería).
EPO
Apagado de emergencia
Código Descripción
Er05 Bateríadébiloagotada
Er06 Cortocircuito en la salida
Er10 Sobretensión del inversor
Er11 UPS sobrecalentado
Er12 Sobrecarga de la salida del UPS
Er14 Error del ventilador
Er15 ProcedimientoerróneoutilizadoparaingresaralMododemantenimiento
Er16 Error en el Sistema paralelo (parámetros de salida)
Er17 Unidadúnica–ErrordenúmerodeID/Sistemasparalelos–ConflictoconnúmerodeID
Er21 Errordecomunicaciónparalela(cabledecomunicacióndesconectadoofallaparaencontrarID1UPS).
Er27 Modonormalnecesarioparafuncionamientoderedundanciaparalela
Er28 Interrupcióndesobrecargadederivación(cortedesalida)
Er31 Incompatibilidaddeconfiguraciónentreplacadecontrolyplacadedriver
