Deutsch
Anschlussbelegung

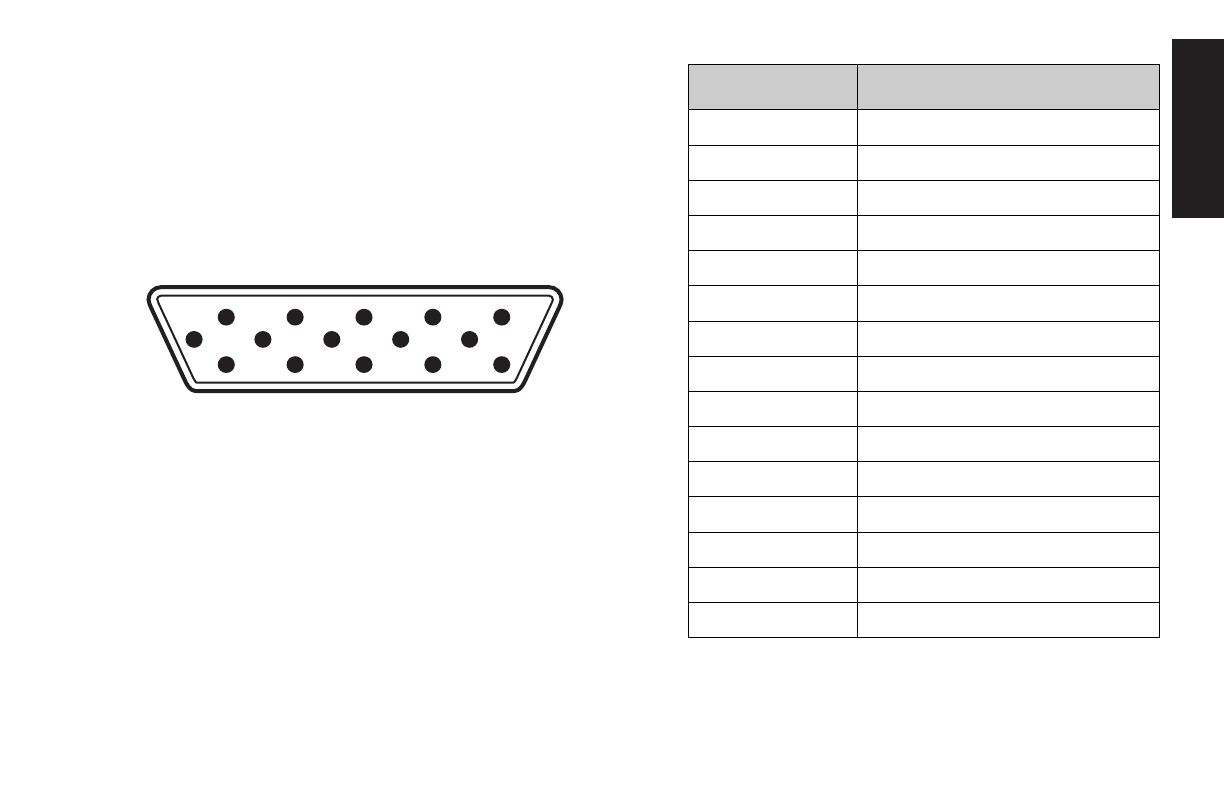

Die folgende Abbildung zeigt den 15-poligen
D-Sub-Videostecker (Stifte), der vom Multimedia-
Monitor HP Pavilion MX75 verwendet wird. Die
Tabelle enthält die Anschlussbelegung des
Steckers.
51
15
11
6
10
Hinweis:
Aufgrund der ständigen Produktverbesserung
kann sich die Anschlussbelegung unangekündigt
ändern.
Stiftnummer Belegung
1 Videoeingang Rot
2 Videoeingang Grün
3 Videoeingang Blau
4 Masse
5
M
M
a
a
s
s
s
s
e
e
6 Videorücklauf Rot
7 Videorücklauf Grün
8 Videorücklauf Blau
9 Nicht belegt
10 Nicht belegt oder Masse
11 Masse
12 Daten
13 Horizontale Synchronisierung
14 Vertikale Synchronisierung
15 Datentakt
