SÉLECTION DE LA COULEUR
Le panneau avant et les oreilles de montage du
BP48V60RT3U sont de même couleur grise. Si
vous souhaitez que votre Groupe de Batterie
corresponde à la couleur noire de votre matériel,
vous pouvez obtenir un Kit 3U de couleur Noire
(Référence Tripp Lite #AC4134) en appellant au
+1 (773) 869-1234.
INSTALLATION SUGGEREE
DE MONTAGE EN RACK
POUR ESPACES DE 4
MONTANTS

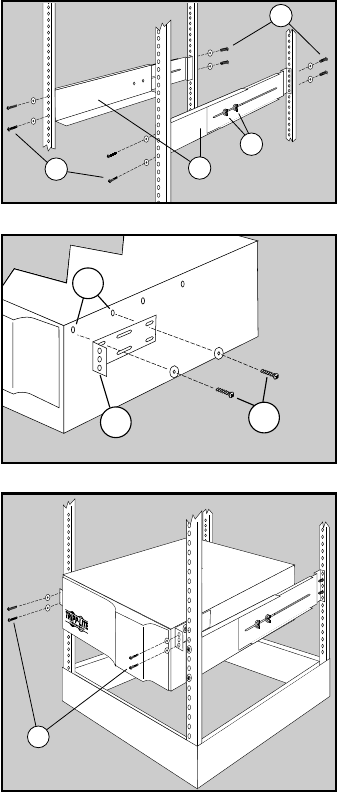

1) Désserrez les écrous (A) sur chacun des deux
supports de paroi ajustables (B); ajustez la
longueur des supports pour faire coincider avec
la profondeur de votre rack; serrez les écrous.
Montez les supports de paroi dans l’espace le
plus bas de votre rack sur les surfaces internes
des rails avec des boulons de rack #10-32 et des
rondelles (C) fournis à l’utilisateur. Note: Les
rebords de support doivent être replié vers
l’intérieur. Les trous avant et arrière des sup-
ports de paroi sont élimés et ne demandent pas
d’écrous pour sécuriser les boulons de rack.
2) Joignez les oreilles de montage (D) aux trous de
montage avant du Groupe de Batterie (E) en
utilisant les vis et les rondelles fournies (F). Ne
pas joindre les oreilles de montage aux trous du
milieu du Groupe de Batterie.
3) Avec l’aide d’un assistant si nécessaire, levez
le Groupe de Batterie et faites le glisser dans les
supports de paroi à l’intérieur de votre rack.
Montez le Groupe de Batterie en vissant es
boulons de rack (G), fournis à l’utilisateur, à
travers ses oreilles de montage, à travers les rails
du rack et à travers les supports de paroi.
C
B
C
A
D
F
E
G
Figure 1
(de 4 montants)
Figure 2 (de 4 montants)
Figure 3 (de 4 montants)
