Installation
Packungsinhalt:
- 24-Port 10/100/1000 Mbps Switch - Installationsanleitung - 3 Netzkabel
Zu Beginn
Hinweis: Weitere Informationen finden Sie im Support-Bereich der U.S. Robotics-
Website unter http://www.usr.com/support.

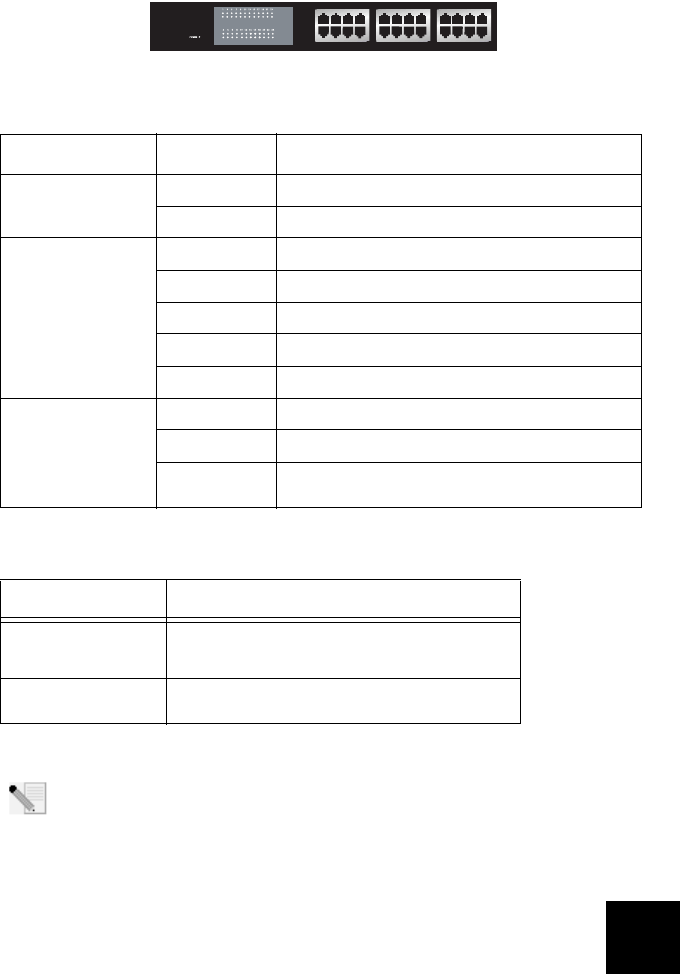

LEDS Farbe - Vorgang Funktion
PWR Grün Stromzufuhr aktiv
Aus Keine Stromzufuhr
LINK/ACT 1-24
(Jede LED entspricht
einem LAN-Anschluss
an der Vorderseite
des Geräts.)
Grün 1000 Mbps LAN-Verbindung
Grün - blinkend Senden und Empfangen von Daten (1000 Mbps)
Orange 10/100 Mbps LAN-Verbindung
Orange - blinkend Senden und Empfangen von Daten (10/100 Mbps)
Aus Keine Verbindung oder 10 Mbps-Verbindung
FDX/HDX 1-24 Grün Vollduplex-Verbindung
Grün - blinkend Halbduplex-Verbindung
Aus Während des Betriebs im Halbduplex-Modus kommt es am Port zu
Kollisionen.
Anschlüsse Funktion
LAN-Anschlüsse 1 bis 24 Anschlüsse für Ethernet-Geräte
100 – 240 V (Wechselstrom) Für das Netzkabel des 24-Port 10/100/1000 Mbps Switch
1357
2468 10
9111315
12 14 16 18
17 19 21 23
20 22 24
U.S. Robotics
10/100/1000 Mbps
24-Port Switch
FDX/HDX
LNK/ACT
LNK/ACT
Green = 1000M Orange = 10/100M
FDX/HDX
