AXIS P7214/P7210 Guide d’installation Page 35
FRAN
Ç
AIS

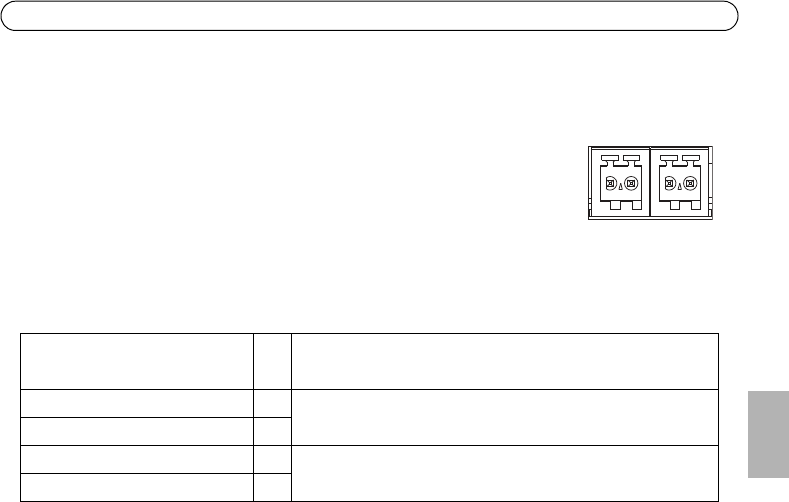

Connecteur RS-485/RS-422 - Deux blocs terminaux à 2 broches pour l’interface série RS-485/RS-
422 utilisée pour le contrôle des équipements auxiliaires (appareils PTZ, etc.).
Le port série RS-485/-422 peut être configuré pour la prise en charge des
dispositifs suivants :
• RS-485 semi-duplex sur deux fils
• RS-485 duplex intégral sur quatre fils
• RS-422 simplex sur deux fils
• RS-422 duplex intégral sur quatre fils pour communication point
à point
Logement de carte mémoire flash - La carte mémoire flash haute capacité peut être utilisée pour
l’enregistrement local avec stockage amovible.
Connecteur BNC - Branchez un câble vidéo coaxial de 75 ohms (d’une longueur maximale de
250 mètres).
Remarque :
Pour chaque entrée vidéo de 75 ohms, la terminaison vidéo peut être activée/désactivée à l’aide de
la page Web du produit sous Video & Audio (Vidéo et audio) > Video Input (Entrée vidéo) > Video
termination (Terminaison vidéo). Ces terminaisons sont activées sur les valeurs par défaut d’usine.
Lorsque le produit doit être connecté en parallèle avec d’autres équipements, il est recommandé
d’activer la terminaison uniquement pour le dernier périphérique dans la chaîne de signal vidéo
pour obtenir une qualité vidéo optimale.
Fonction Bro
che
Remarques
RS-485/RS-422 RX/TX A 1 (RX) Pour RS-485/RS-422 duplex intégral
(RX/TX) Pour RS-485 semi-duplex
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX A 3 (TX) Pour RS-485/RS-422 duplex intégral
RS-485/RS-422 TX B 4
RS-485/422
RX/TX
