Guía de instalación de la AXIS P7214/P7210 Página 87
ESPAÑOL

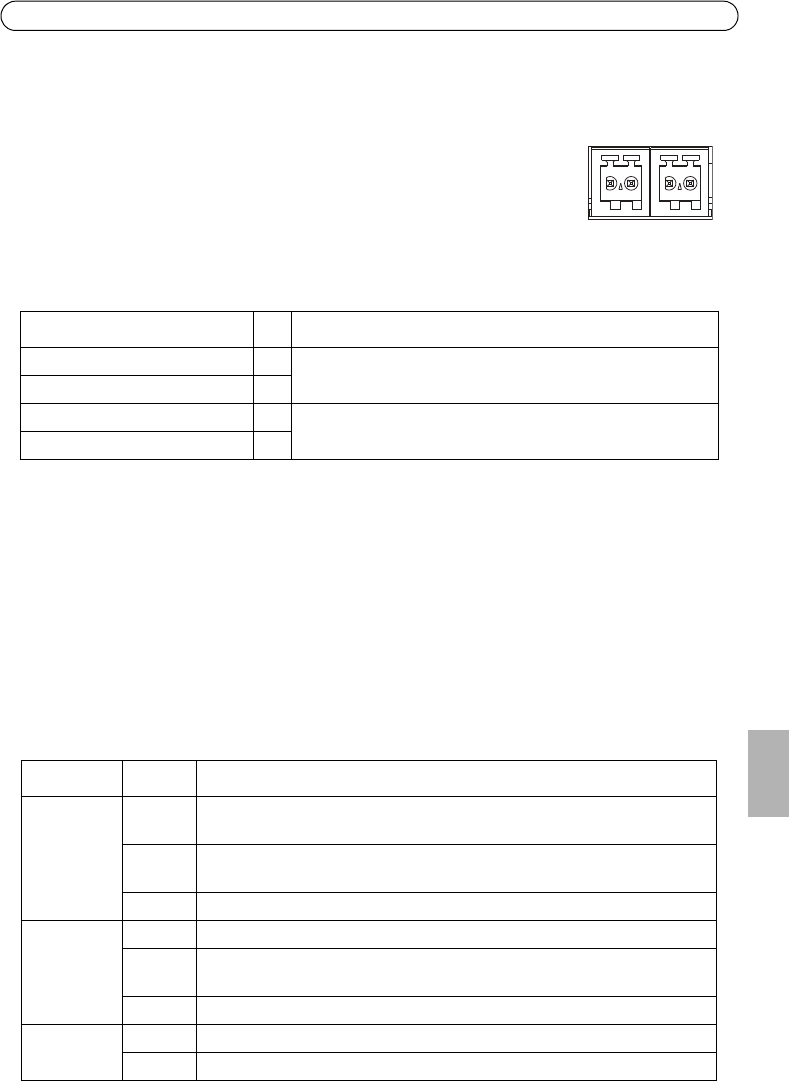

Conector RS-485/RS-422 - Dos bloques de terminales de 2 pines para la interfaz serie RS-485/
RS-422 utilizada para controlar equipos auxiliares, como por ejemplo, dispositivos PTZ.
El puerto serie RS-485/RS-422 se puede configurar para admitir:
• RS-485 de dos cables, semidúplex
• RS-485 de cuatro cables, dúplex completo
• RS-422 de dos cables, símplex
• RS-422 de cuatro cables, dúplex completo, con comunicación
punto a punto
Ranura para tarjeta de memoria microSD - Se pueden usar tarjetas de memoria microSD de gran
capacidad para grabación local con almacenamiento extraíble.
Conector BNC - Conecte un cable de vídeo coaxial de 75 ohmios (longitud máx.: 250 metros).
Nota:
Para cada entrada de vídeo, se puede activar o desactivar una terminación de vídeo de 75 ohmios a
través de la página Web del producto en Video & Audio (Vídeo y Audio) > Video Input (Entrada de
vídeo) > Video termination (Terminación de vídeo). Estas terminaciones se activan con los valores
iniciales. En caso de que el producto vaya a conectarse en paralelo con otros equipos, se recomienda
activar la terminación sólo para el último dispositivo en la cadena de señales de vídeo para una calidad
de vídeo óptima.
Indicadores LED
Función Pin Notas
RS-485/RS-422 RX/TX A 1 (RX) Para RS-485/RS-422 dúplex completo
(RX/TX) Para RS-485 semidúplex
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX A 3 (TX) Para RS-485/RS-422 dúplex completo
RS-485/RS-422 TX B 4
LED Color Indicación
Red Verde Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar
actividad en la red.
Ámbar Fijo para indicar conexión a una red de 10 Mbits/s. Parpadea para indicar
actividad en la red.
Apagado Sin conexión a la red.
Estado Verde Verde fijo para indicar funcionamiento normal.
Ámbar Fijo durante el inicio o durante el restablecimiento de los valores o la
configuración iniciales.
Rojo Parpadeo lento si no se puede realizar una actualización.
Alimentación Verde Funcionamiento normal.
Ámbar Parpadea en verde/ámbar durante la actualización del firmware.
RS-485/422
RX/TX
