Installation du bras flexible
Installation du bras flexible
Ce moniteur ACL est conçu pour une utilisation avec un bras flexible. Pour fixer
le moniteur à un bras flexible:
1. Suivez les instructions sur comment enlever le support de moniteur pour le
montage afin d’enlever le support.
2. Utilisez les 4 vis provenant du retrait du support pour fixer le bras au
moniteur (Figure F.1).
REMARQUE:
Le moniteur ACL ne doit être utilisé qu’avec un bras homologué
(par ex. de marque GS). Afin de répondre aux exigences relatives
à la sécurité, le moniteur doit être monté sur un bras qui garantit
la stabilité nécessaire en tenant compte du poids du moniteur.
L‘épaisseur de parenthése (Arme)
2,0~3,2 mm
100mm
100mm

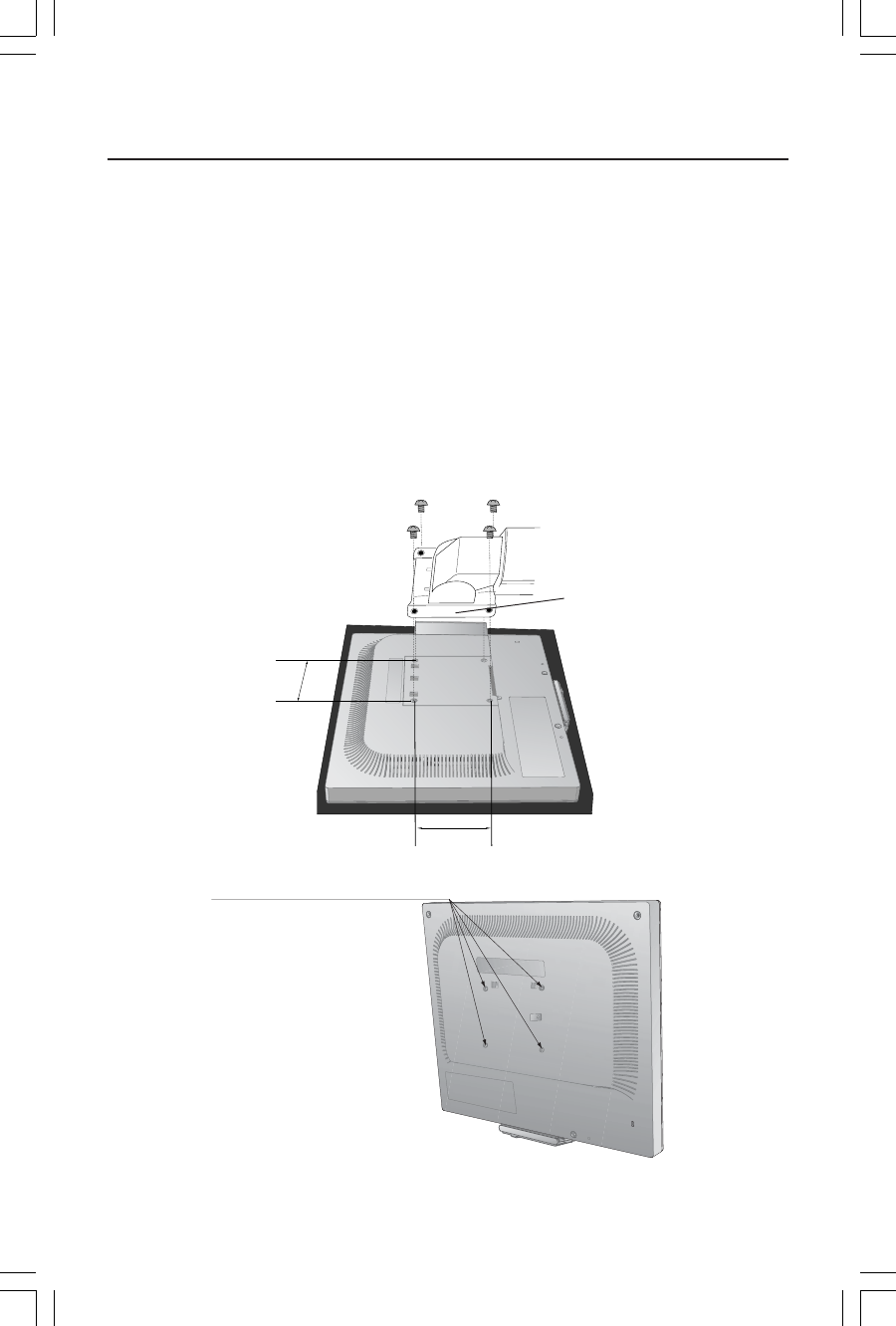

Figure F.1
4 vis (4M)
(profondeur maximum : 8,5mm)
Poids d'affichage LCD : 4,3kg (MAX)
