Capítulo 4–Tarjetas de E/S digital
AD824–Manual de uso
Instalación de tarjetas de E/S
Este apartado describe la instalación de tarjetas mini YGDAI en el AD824.
1 Apague el AD824

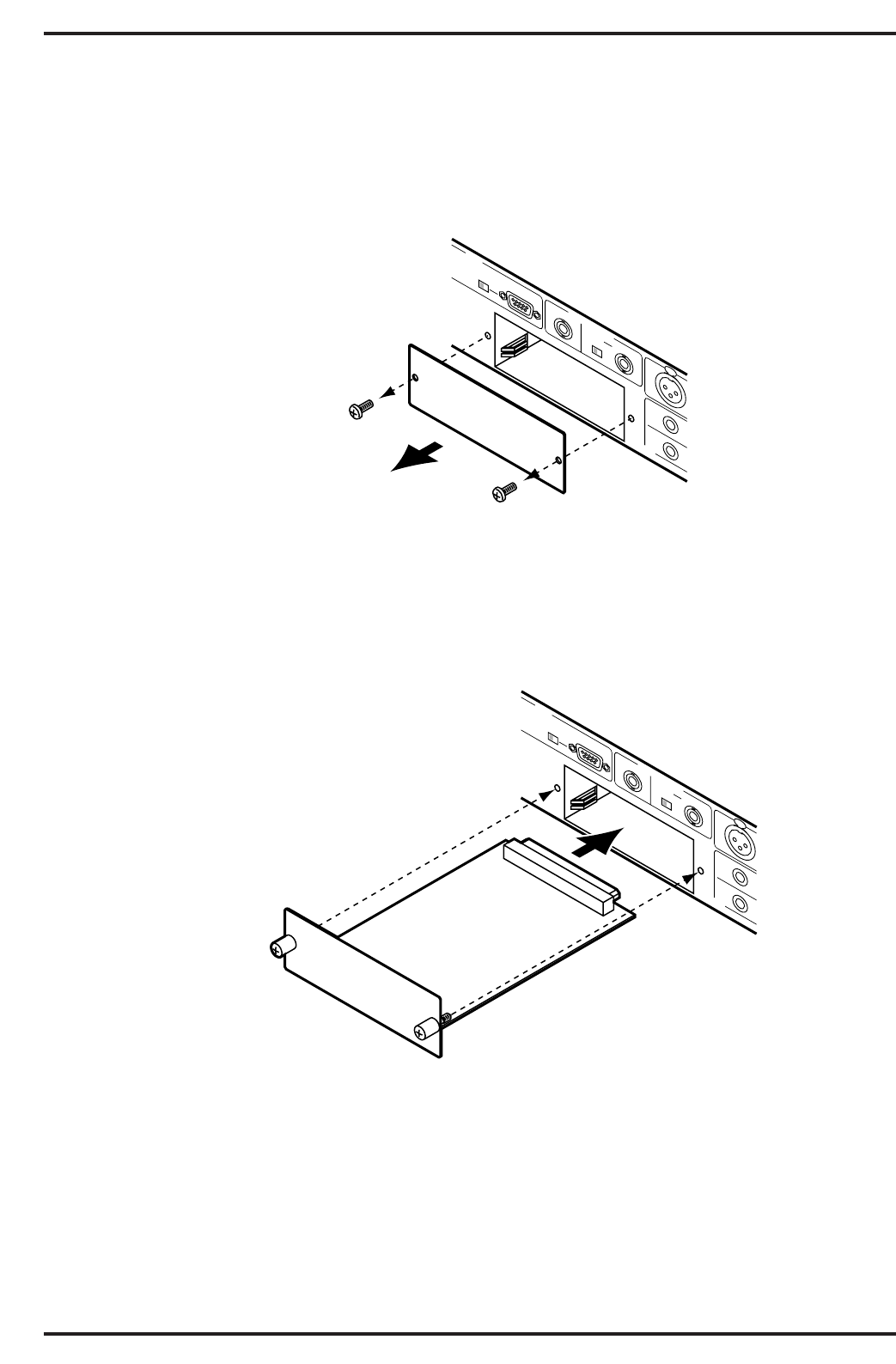

2 Retire los dos tornillos de fijación y extraiga la cubierta de la ranura, como se indi-
ca a continuación.
Guarde la cubierta y los tornillos en un sitio seguro.
3 Inserte la tarjeta entre los raíles guía y deslícela a fondo en la ranura, como se
indica en la ilustración. Es posible que tenga que empujar con decisión la tarjeta
para que entre en el conector del AD824.
4 Fije la tarjeta con los tornillos extraídos. No deje los tornillos flojos, puesto que la
tarjeta no dispondrá de una conexión a tierra correcta.
