Capítulo 5–Ejemplos de conexión
AD824–Manual de uso

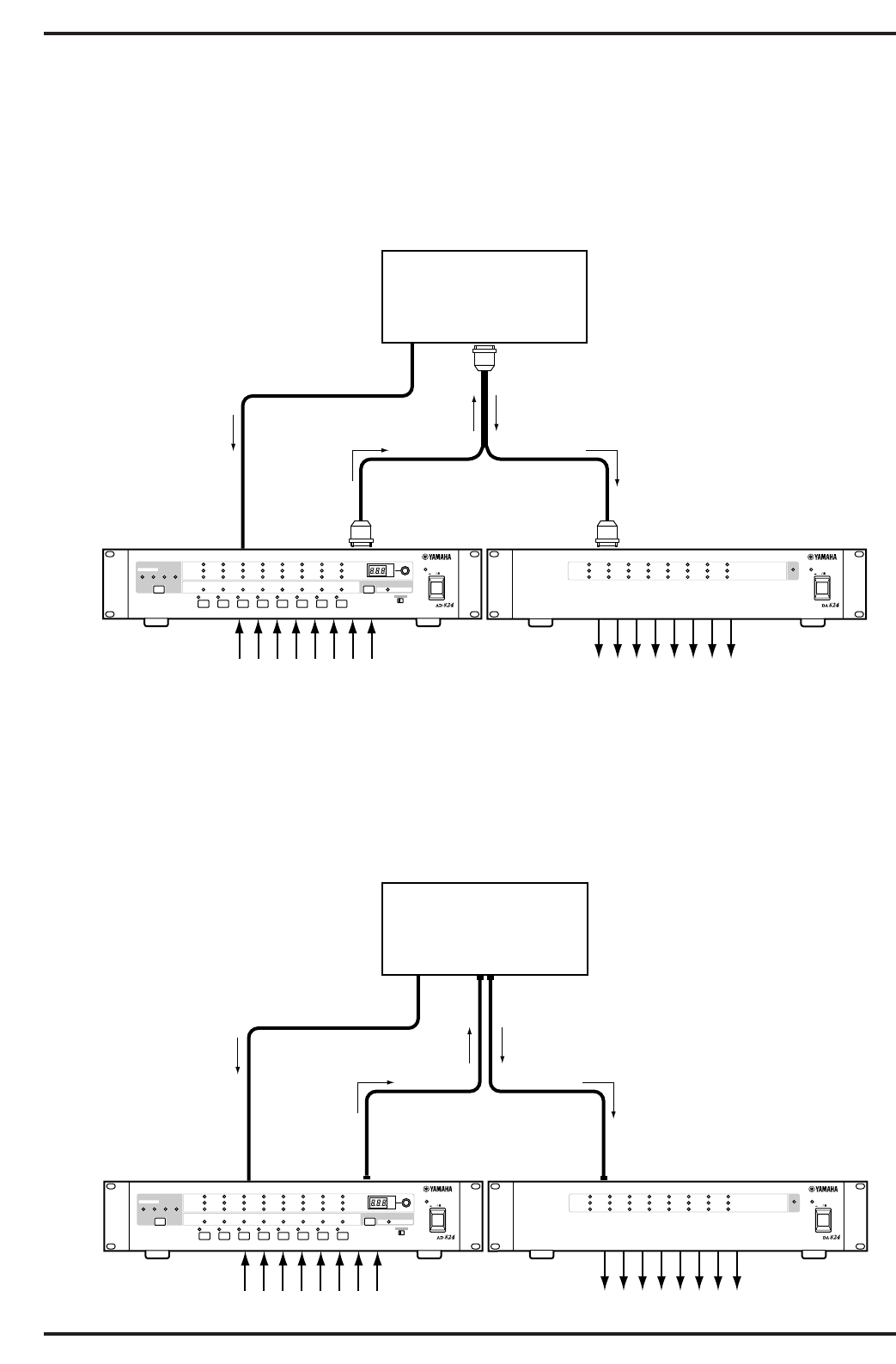

Conexión AES/EBU con cable separador
Este ejemplo ilustra cómo puede conectarse tanto el AD824 como el DA824 a un dispositivo de audio
digital con una sola una interfaz AES/EBU por medio de tarjetas de E/S MY8-AE y un cable de sepa-
ración AES/EBU a medida. Los detalles de cableado de la interfaz AES/EBU se incluyen con la tarje-
ta de E/S MY8-AE. El dispositivo de audio digital es el reloj maestro. El dispositivo de audio digital
actúa como reloj maestro, mientras que el AD824 recibe la señal de reloj por la conexión BNC, y el
DA824 por la entrada de ranura.
Conexión ADAT dual
Este ejemplo ilustra cómo puede conectarse tanto un AD824 como un DA824 a un dispositivo de audio
digital con una sola una interfaz ADAT I/O normal por medio de tarjetas de E/S MY8-AT y cables de
conexión ADAT estándar. El dispositivo de audio digital es el reloj maestro. El dispositivo de audio
digital actúa como reloj maestro, mientras que el AD824 recibe la señal de reloj por la conexión BNC,
y el DA824 por la entrada de ranura.
