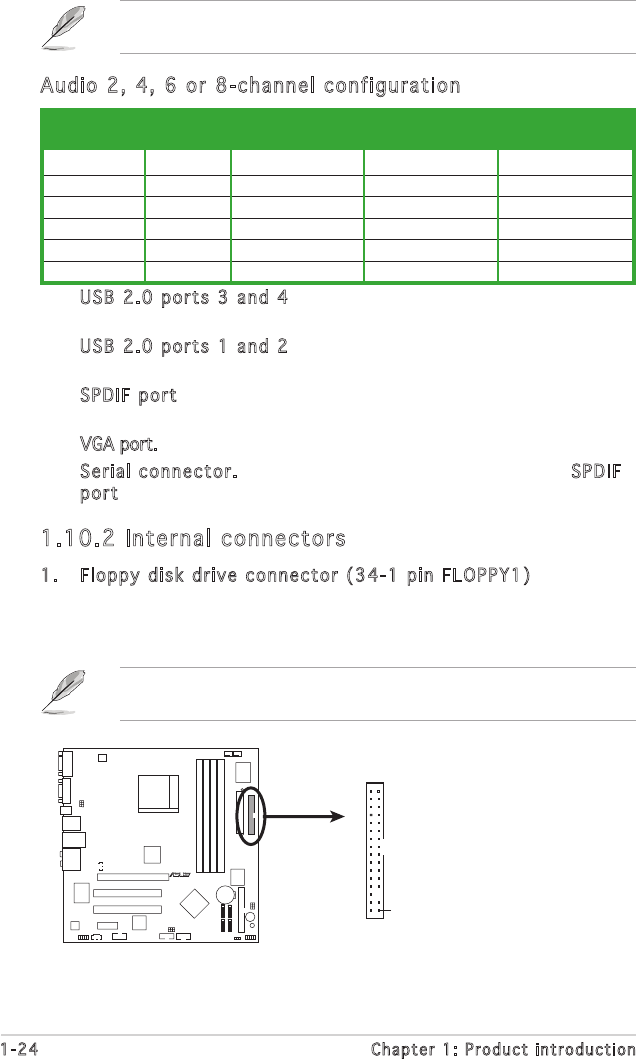

1-24 Kapitel 1: Einführung zum Produkt
Audio 2-, 4-, 6- oder 8-Kanal-Konfiguration
1.10.2 Interne Anschlüsse
1. Anschluss für Diskettenlaufwerk Anschluss (34-1-polig, FLOPPY1)
Dieser Anschluss ist für das mitgelieferte Signalkabel des Diskettenlaufwerks
(FDD) vorgesehen. Stecken Sie ein Ende des Kabels in diesen Anschluss.
Schließen Sie das andere Ende dann an den Signalanschluss auf der Rückseite des
Diskettenlaufwerks an.
Kontakt 5 des Anschlusses wurde entfernt, um bei Verwendung eines FDD-Kabels mit
abgedecktem Kontakt 5 zu verhindern, dass das Kabel falsch angeschlossen wird.
Die Funktion der Audioanschlüsse in der 2-, 4- oder 6-Kanal-Konguration können Sie
der Audiokongurationstabelle unten entnehmen.
9. USB 2.0-Ports 3 und 4. Diese beiden 4-poligen Universal Serial Bus-(USB-)
Ports dienen zum Anschluss von USB 2.0-Geräten.
10. USB 2.0-Ports 1 und 2. Diese beiden 4-poligen Universal Serial Bus-(USB-)
Ports dienen zum Anschluss von USB 2.0-Geräten.
11. SPDIF-Port. Diese Ports dienen zum Anschluss eines externen
Audioausgabegeräts über ein S/PDIF-Kabel.
12. VGA-Port. Dieser 15-polige VGA-Anschluss ist für einen VGA-Monitor vorgesehen.
13. Serieller Anschluss. Dieser 9-polige COM1-Anschluss ist für serielle Geräte
vorgesehen. SPDIF-Port.
Anschluss 2-Kanal 4-Kanal 6-Kanal 8-Kanal
(Kopfhörer)
Hellblau Line-In Line-In Line-In Line-In
Hellgrün Line-Out Front-Lautsprecherausgang Front-Lautsprecherausgang Front-Lautsprecherausgang
Rosa Mic-In Mic-In Mic-In Mic-In
Orange — Center/Subwoofer Lautsprecherausgang hinten Center/Subwoofer
Schwarz — — — Lautsprecherausgang hinten
Grau — — Seitl. Lautsprecherausgang Seitl. Lautsprecherausgang
M2R-FVM A8V-MX Anschluss für Diskettenlaufwerk
HINWEIS: Richten Sie die roten
Markierungen am Diskettenlaufwerks-
Flachbandkabel am KONTAKT 1 aus.
KONTAKT 1
DISKETTENLAUFWERK 1
