Guía de instalación del AXIS Q7424-R Página 77
ESPAÑOL

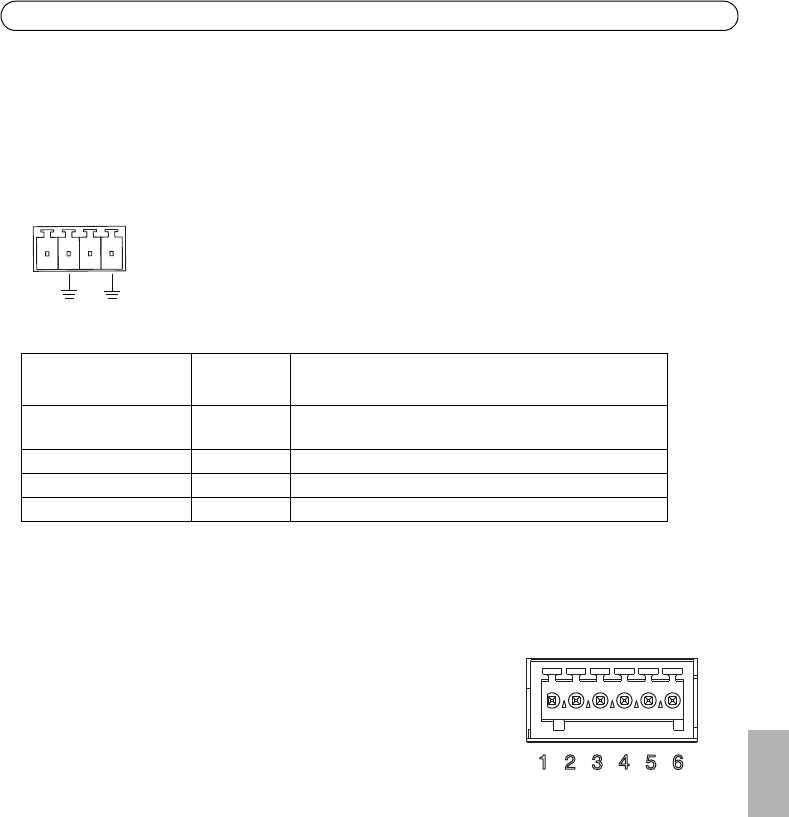

Entrada/salida de audio -
• Entrada de audio: micrófono o entradas de nivel de línea (mono). Disponible una
entrada de micrófono polarizada con selector de 2,0 V, 2,5 V o 3,0 V.
• Salida de audio: salida de audio de nivel de línea (mono) que puede conectarse a un
sistema de megafonía pública o a un altavoz activo con amplificador incorporado.
Conecte las señales en función de los símbolos del bloque de terminales y la descripción de la imagen
anterior; a continuación, gire el conector 180º y enchúfelo a la unidad.
Conector SFP - Admite un módulo SFP de 1 Gbit/s.
Conector de terminales de E/S - Se utiliza en aplicaciones como
detección de movimiento, activación por eventos, grabación a
intervalos y notificaciones de alarma. Además de un pin de
alimentación auxiliar y un pin de toma de tierra, el AXIS Q7424-R
dispone de 4 pines que pueden configurarse como entrada o salida.
Estos pines proporcionan la interfaz para:
• Salida de transistor: para conectar dispositivos
externos como relés y LED. Se pueden activar dispositivos conectados mediante AXIS
VAPIX API, los botones de salida de la página Live View (En vivo) o mediante un Event
Type (Tipo de evento). La salida se mostrará activa (Event Configuration
[Configuración de eventos] > Port Status [Estado del puerto]) si el dispositivo de
alarma está activado.
• Entrada digital: una entrada de alarma para conectar dispositivos que puedan alternar
entre circuito cerrado y abierto, como por ejemplo: PIR, contactos de puertas y
ventanas y detectores de rotura de cristales. Cuando se recibe una señal, el estado
cambia y la entrada se vuelve activa (se muestra en Event Configuration
[Configuración de eventos] > Port Status [Estado del puerto])..
Función Número de
pin
Descripción
Micrófono/entrada de
línea
1 Micrófono o entradas de nivel de línea (mono)
Toma de tierra 2 Toma de tierra
Salida de línea 3 Salida de audio de nivel de línea
Toma de tierra 4 Toma de tierra
IN
OUT
