Página 78 Guía de instalación del AXIS Q7424-R
Nota: Conecte las señales en función de los números del bloque de terminales y la descripción de la imagen
anterior; a continuación, gire el conector 180º y enchúfelo a la unidad.

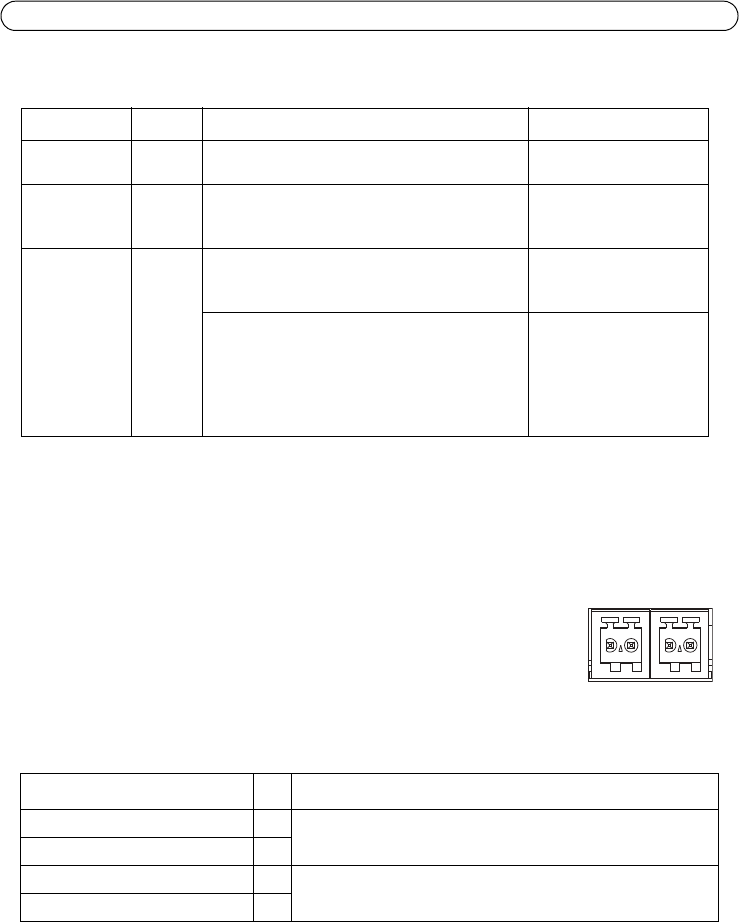

Conector RS-485/RS-422 - Dos bloques de terminales de 2 pines para la interfaz serie RS-485/
RS-422 utilizada para controlar equipos auxiliares, como por ejemplo, dispositivos PTZ.
El puerto serie RS-485/RS-422 se puede configurar para admitir:
• RS-485 de dos cables, semidúplex
• RS-485 de cuatro cables, dúplex completo
• RS-422 de dos cables, símplex
• RS-422 de cuatro cables, dúplex completo, con comunicación
punto a punto
Nota:
Conecte las señales en función de las letras del bloque de terminales y la descripción de la imagen
anterior; a continuación, gire el conector 180º y enchúfelo a la unidad.
Ranura para tarjeta de memoria SD - Se pueden usar tarjetas de memoria SD para grabación local
con almacenamiento extraíble.
Conector BNC - Conecte un cable de vídeo coaxial de 75 ohmios (longitud máx.: 250 metros).
Función Pin Notas Especificaciones
Toma de
tierra
1 Toma de tierra
Salida de
alimentación
de CC de 12 V
2 Se puede utilizar para alimentar equipos
auxiliares.
Carga máx.= 125 mA
Configurable
(entrada o
salida)
3 - 6 Entrada digital: conecte a GND (toma de tierra)
para activarla o déjela suelta (o desconectada)
para desactivarla.
0 a + 30 V CC
Salida digital: conexión interna a toma de tierra
cuando está activada, suelta (desconectada)
cuando está desactivada. Si se utiliza con un
relé externo, debe conectarse un diodo en
paralelo a la carga como protección ante
oscilaciones de tensión.
Carga máx.= 100 mA
Voltaje máx.= + 30 V CC
Función Pin Notas
RS-485/RS-422 RX/TX A 1 (RX) Para RS-485/RS-422 dúplex completo
(RX/TX) Para RS-485 semidúplex
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX A 3 (TX) Para RS-485/RS-422 dúplex completo
RS-485/RS-422 TX B 4
RS-485/422
RS-485/422
RX/TX
RX/TX
1 2 3 4
TX
A B
A B
