— 14 —

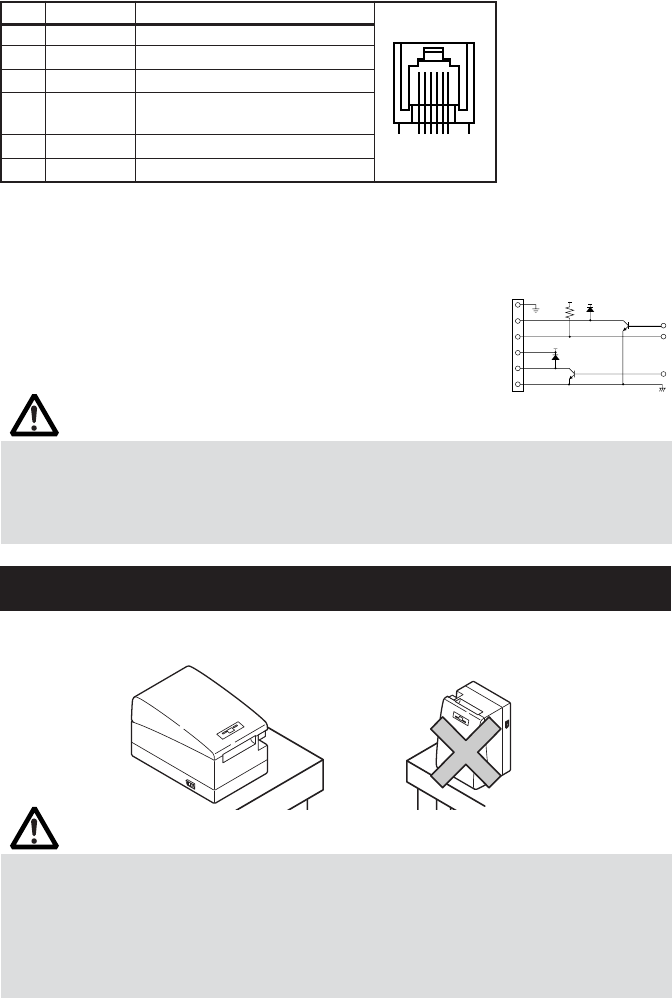

(1) Configuración de contactos del conector
VDR
1
2
3
4
5
6
VDR
5V
¡PRECAUCION!
■ No se puede activar el cajón durante la impresión.
■ Los cajones portamonedas 1 y 2 no pueden ser activados simultáneamente.
■ El solenoide que se utilice para el cajón portamonedas deberá ser de 24 Ω o más. La
corriente de salida deberá mantenerse a 1A o menos; de lo contrario, se podría estropear
o incluso quemar el circuito.
¡PRECAUCION!
No utilice la impresora en las siguientes condiciones.
■ Una posición sujeta a vibración o una posición inestable.
■ Una posición con el equipo inclinado.
• De lo contrario la caída puede causar lesiones.
• Puede ocurrir impresión con calidad deficiente.
■ Una posición en que el equipo es instalado verticalmente o lateralmente.
• Puede resultar en funcionamiento erróneo, falla o choque eléctrico.
Posición horizontal
Posición vertical
(2) Características eléctricas
1) Tensión de activación: 24 V CC
2) Corriente de activación: Aproximadamente 1A máximo (no deberá
exceder de 510 ms.)
3) Señal DRSW: Niveles de señales: “L” = 0 a 0,5 V, “H” = 3 a 5 V
(3) Señal DRSW
El estado de la señal DRSW puede ser probado
con el comando DEL+EOT, GS+a, o GS+r o en el
contacto 34 del puerto de interfaz paralelo.
(4) Circuito de activación (lado de la impresora)
3.4
Conexión del Cajón Portamonedas
La impresora debe ser operada horizontalmente. No opere verticalmente no instale en
una pared.
No. Señal Función
1FGTierra del bastidor
2 DRAWER 1 Señal de activación del cajón 1
3 DRSW Entrada de conmutador de cajón
4 VDR
Suministro de alimentación de
activación de cajón
5 DRAWER 2 Señal de activación del cajón 2
6 GND Tierra común en los circuitos
61
Conector utilizado:
TM5RJ3-66 (Hirose) o
equivalente
Conector aplicable:
TM3P-66P (Hirose) o
equivalente
