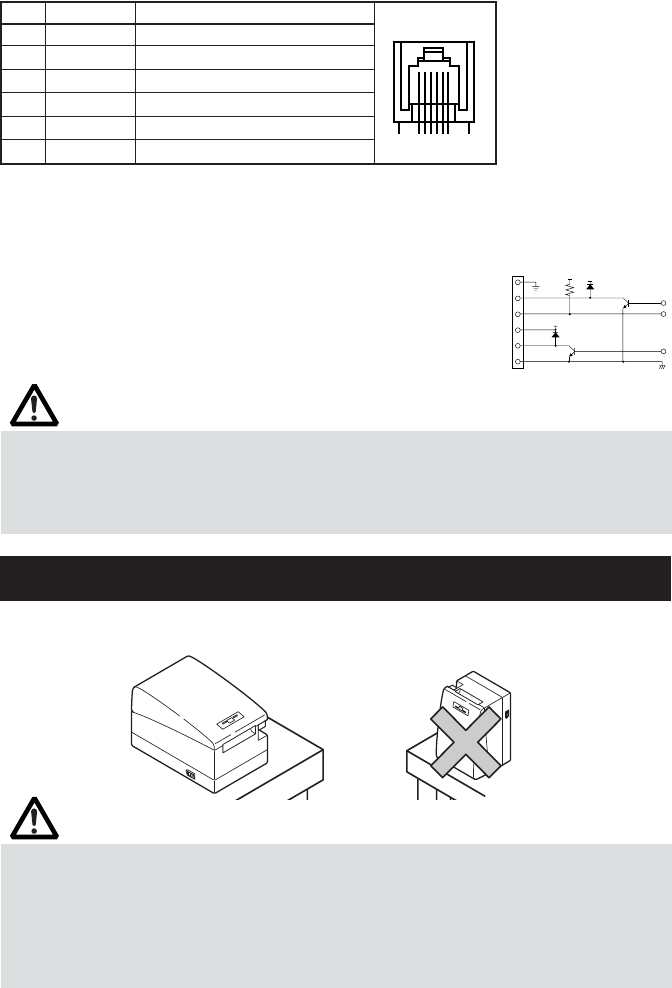

(1) Configuration des broches du connecteur
VDR
1
2
3
4
5
6
VDR
5V
ATTENTION!
■ Aucune ouverture de tiroir n’est produite pendant l’impression.
■ Les tiroirs-caisses 1 et 2 ne peuvent pas être commandés simultanément.
■ La solénoïde utilisée pour le tiroir-caisse doit être de 24 Ω ou plus. Le courant de sortie
devra être maintenu à 1A ou moins; sinon, des pannes ou un incendie risque de se
produire.
ATTENTION!
Ne pas utiliser l’imprimante dans les conditions suivantes.
■ En condition sujette à vibration ou en condition instable.
■ Avec cet appareil incliné.
• Autrement une chute de la machine peut causer des dommages.
• Une qualité d'impression médiocre peut se produire.
■ En condition où cet appareil est installé verticalement ou latéralement.
•
Un défaut de fonctionnement, une panne, ou une décharge électrique peuvent se produire.
Position horizontale
Position verticale
(2) Caractéristiques électriques
1) Tension de commande: 24 VCC
2) Courant de commande: Approx. 1 A max. (ne doit pas excéder 510 ms.)
3) Signal DRSW: Niveaux de signal: «L»=0 à 0,5 V, «H»=3 à 5 V
(3) Signal DRSW
Le statut du signal DRSW peut être testé avec
la commande DLE+EOT, GS+a, ou GS+r ou sur
la broche 34 du port d’interface parallèle.
(4) Circuit de commande (côté de l’imprimante)
3.4 Précautions en installant l'imprimante
L'imprimante doit seulement être actionnée horizontalement. Ne pas opérer verticalement
ou ne pas l’installer sur un mur.
No. Signal Fonction
1FGTerre du cadre
2 DRAWER 1 Signal de commande du tiroir 1
3 DRSW Entrée de l’interrupteur du tiroir
4 VDR Alimentation de commande du
5 DRAWER 2 Signal de commande du tiroir 2
6 GND Terre commune sur circuits
61
Connecteur utilisé:
TM5RJ3-66 (Hirose)
ou équivalent
Connecteur applicable:
TM3P-66P (Hirose)
ou équivalent
