Cómo conectar un brazo flexible

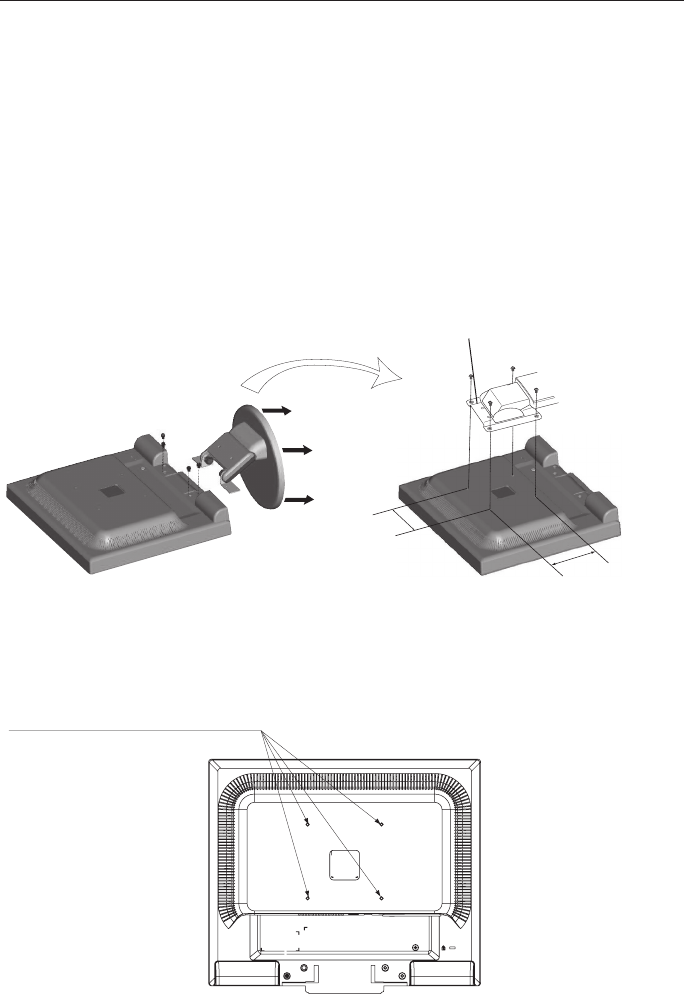

Este monitor LCD está diseñado para utilizarse con un brazo flexible. Cuando
realice la instalación, use los tornillos provistos (4 piezas) como se muestra en el
gráfico.
Para cumplir con los requisitos de seguridad, el monitor debe montarse en un
brazo que garantice la estabilidad necesaria teniendo en cuenta el peso del
monitor. El monitor LCD sólo se debe utilizar con un brazo aprobado (por ejemplo:
Marca GS).
Inicio rápido - continuación
Reemplace los tornillos
Especificaciones
Si usa otros tornillos,
revise la profundidad de
los orificios.
Ajuste todos
los tornillos.
Grosor del brazo 2,0
a 3,2 mm
100 mm
Peso del ensamblaje del LCD:
TBDkg - LCD175VX+(MAX)
3,8kg - LCD175VXM+(MAX)
TBDkg - LCD195VX+(MAX)
4 TORNILLOS (M4)
(Profundidad MÁXIMA: 7,0 mm)
100 mm
