Page 20 AXIS Q7424-R Guide d’installation

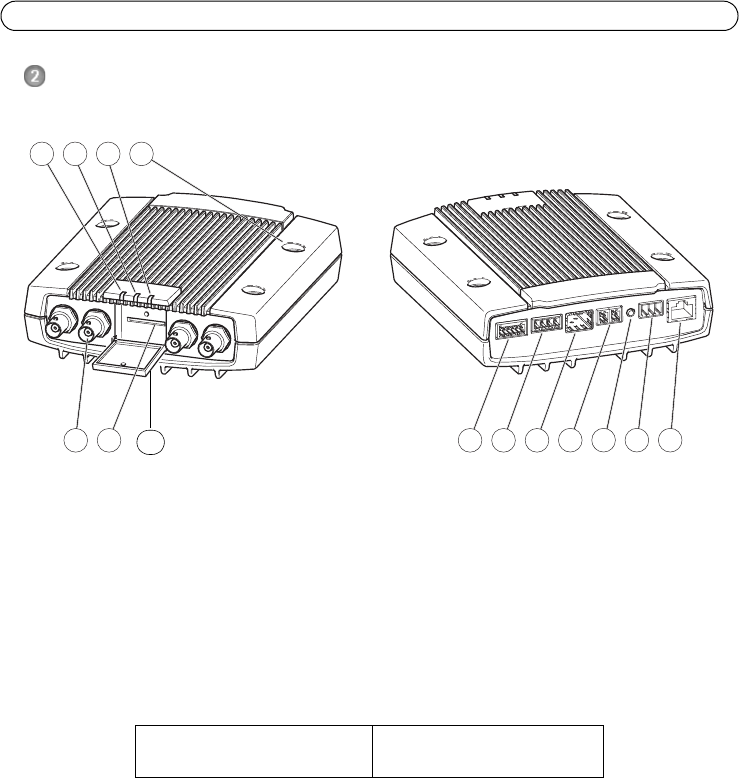

Aperçu du matériel
Dimensions
1. Voyant DEL d’alimentation
2. Voyant DEL d’état
3. Voyant DEL réseau
4. Trous de fixation
5. Connecteurs d'entrée vidéo
6. Logement pour carte mémoire SD
7. Connecteur d'E/S
8. Connecteurs audio
9. Connecteur SFP (enfichable à faible
encombrement)
10. Connecteur RS-485/RS-422
11. Bouton de commande
12. Connecteur d’alimentation
13. Connecteur réseau (PoE)
14. Couvercle de carte mémoire SD
AXIS Q7424-R
HxlxP = 45x135x167 mm
Poids = 800 g
Vue de face
Vue arrière
5 6 7 8 9
21 3 4
10 11 12 13
14
