AXIS Q7424-R Installationsanleitung Seite 47
DEUTSCH
Hinweis: Schließen Sie die Kabel / Kontakte gemäß den Zahlen auf dem Anschlussblock und der Beschreibung
im Bild oben an; dann drehen Sie den Stecker um 180°, und stecken ihn in das Gerät.

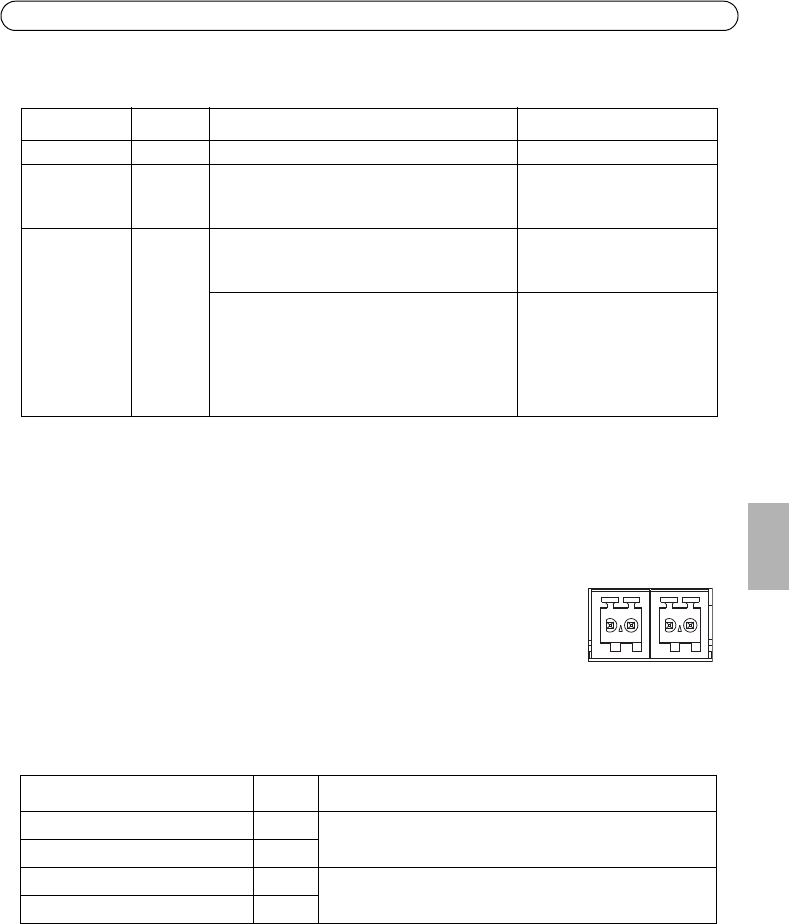

RS-485/RS-422-Anschluss - Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ
RS-485/-422 zur Steuerung von Zusatzgeräten, wie z. B. PTZ-Geräten.
Der serielle RS-485/-422-Anschluss kann in den folgenden Anschlussmodi
konfiguriert werden:
• zweiadriger RS-485-Halbduplex-Anschluss
• vieradriger RS-485-Vollduplex-Anschluss
• zweiadriger RS-422-Simplex-Anschluss
• vieradriger RS422-Vollduplex-Anschluss (Punkt-zu-Punkt-
Verbindung)
Hinweis:
Schließen Sie die Kabel / Kontakte gemäß den Buchstaben auf dem Anschlussblock und der
Beschreibung im Bild oben an; dann drehen Sie den Stecker um 180° und stecken ihn in das Gerät.
SD-Speicherkarteneinschub - Die SD-Speicherkarte kann zur lokalen Aufzeichnung mit
Wechselmedien verwendet werden.
Funktion Kontakt Hinweise Spezifikationen
Masse (GND) 1 Masse
Netzausgang
12 V
Gleichstrom
2 Kann für die Stromversorgung von
Zusatzgeräten verwendet werden.
Max. Stromstärke = 125 mA
Konfigurier-
bar (Ein- oder
Ausgang)
3 - 6 Digitaleingang - Zum Aktivieren mit dem
Massekontakt verbinden; zum Deaktivieren
nicht anschließen.
0 bis + 30 V GS
Digitalausgang: aktiviert: interne Verbindung
mit Masse; deaktiviert: frei bzw. nicht
verbunden. Zum Schutz vor
Spannungsspitzen muss bei der Kombination
mit einem externen Relais eine Diode parallel
zur Last geschaltet werden.
Max. Stromstärke = 100 mA
Max. Spannung = + 30 V GS
Funktion Kontakt Hinweise
RS-485/RS-422 RX/TX A 1 (RX) Für Vollduplex RS-485/RS-422
(RX/TX) Für Halbduplex RS-485
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX/A 3 (TX) Für Vollduplex RS-485/RS-422
RS-485/RS-422 TX/B 4
RS-485/422RS-485/422
RX/TXRX/TX
1 2 3 4
TX
