Guida all'installazione di AXIS Q7424-R Pagina 63
ITALIANO
Nota: Collegare i segnali in base ai numeri sulla morsettiera e alla descrizione nell'immagine qui sopra;
quindi ruotare il connettore di 180° e collegare l'unità.

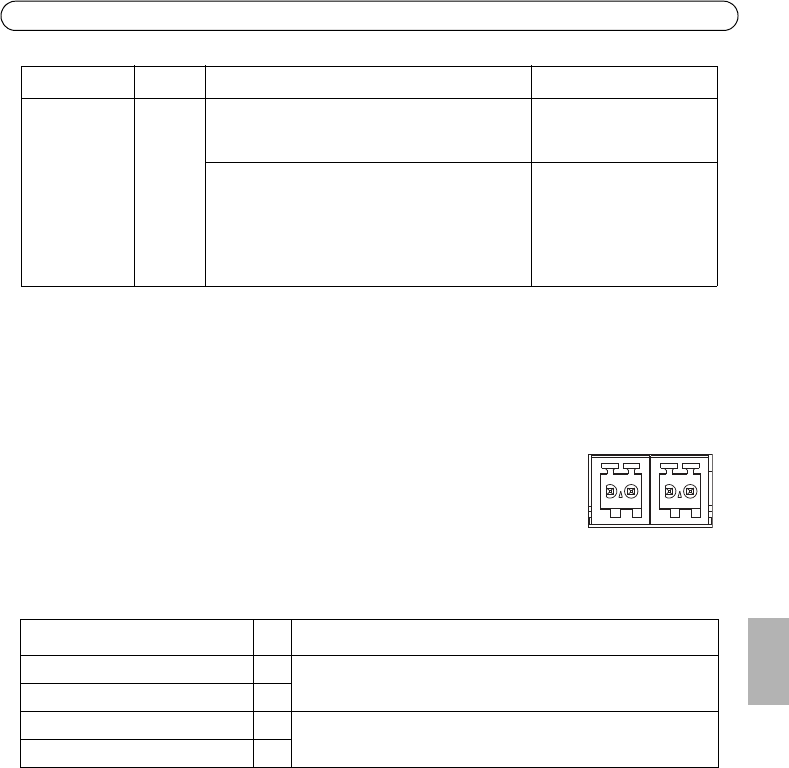

Connettore RS-485/RS-422 - Due morsettiere da 2 pin per l'interfaccia seriale RS-485/R-422,
utilizzate per il controllo di dispositivi ausiliari come le telecamere PTZ.
La porta seriale RS-485/RS-422 può essere configurata per supportare:
• RS-485 a due fili, half-duplex
• RS-485 a quattro fili, full-duplex
• RS-422 a due fili, simplex
• Comunicazione full-duplex punto a punto con RS-422 a quattro
fili
Nota:
Collegare i segnali in base alle lettere sulla morsettiera e alla descrizione nell'immagine qui sopra;
quindi ruotare il connettore di 180° e collegare l'unità.
Alloggiamento per schede di memoria SD - La scheda di memoria SD può essere utilizzata come
unità di memorizzazione rimovibile per la registrazione locale.
Connettore BNC - Può essere collegato a un cavo video coassiale da 75 Ohm (della lunghezza
massima di 250 metri).
Nota:
Per ciascun ingresso video da 75 Ohm, è possibile abilitare/disabilitare la terminazione video tramite la
pagina web del prodotto Setup > Video & Audio > Video (1, 2, 3, or 4) > Camera Settings. Per
impostazione predefenita, queste terminazioni sono abilitate. Se il prodotto è collegato in parallelo ad
altre apparecchiature, è consigliabile abilitare la terminazione solo per l'ultimo dispositivo della catena
del segnale video in modo da ottenere un video di ottima qualità.
Configurabile
(ingresso o
uscita)
3 - 6 Ingresso digitale: collegare a terra (GND) per
attivarlo oppure lasciarlo isolato (o scollegato)
per disattivarlo.
Da 0 a +30V CC
Ingresso digitale - Connessione interna a terra
quando attivo, isolato (scollegato) quando
inattivo. Se si utilizza un relè esterno, è
necessario collegare un diodo in parallelo al
carico per proteggere il dispositivo da
sovratensioni transitorie.
Carico massimo = 100mA
Tensione massima = + 30
V CC
Funzione Pin Note
RS-485/RS-422 RX/TX A 1 (RX) per RS-485/RS-422 full-duplex
(RX/TX) per RS-485 half-duplex
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX A 3 (TX) per RS-485/RS-422 full-duplex
RS-485/RS-422 TX B 4
Funzione Pin Note Specifiche
RS-485/422
RX/TX
