— 14 —

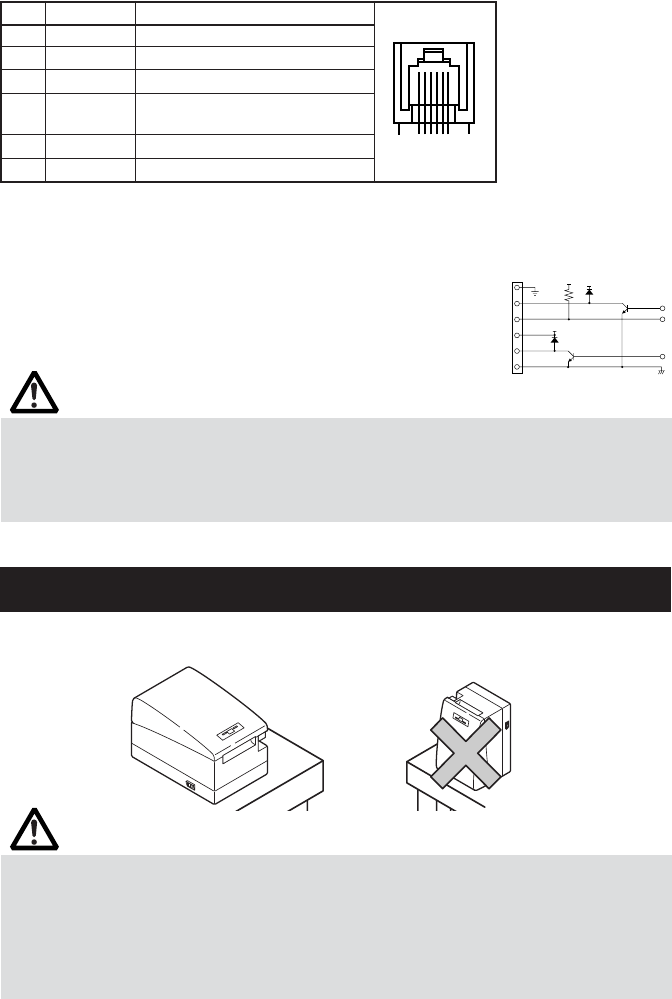

(1) Configurazione dei piedini del connettore
VDR
1
2
3
4
5
6
VDR
5V
ATTENZIONE!
Durante la stampa non viene prodotto nessun segnale di output.
I cassetti 1 e 2 non possono essere pilotati contemporaneamente.
Il solenoide utilizzato per il cassetto dovrebbe avere un impedenza di 24 o superiore.
La corrente di uscita non dovrebbe essere maggiore di 1A (se più bassa è meglio) in
caso contrario potrebbero verificarsi danni o svilupparsi fiamme.
ATTENZIONE!
Non utilizzare la stampante nelle condizioni seguenti.
Installata in un luogo sottoposto a vibrazioni o comunque instabile.
Su di un piano inclinato.
In caso di inosservanza di queste precauzioni, la caduta della macchina può causare danni
si può riscontrare anche una qualità di stampa scadente.
Se l’apparecchio viene installato in verticale o su di un lato, si possono produrre difetti
di funzionamento, guasti e scariche elettriche.
Posizione orizzontale
Posizione verticale
2) Caratteristiche elettriche
1) Tensione di comando: 24 VCC
2) Corrente di comando: Max. circa 1 A (non dovrà superare la durata di 510 ms)
3) Segnale DRSW: Livelli segnale: “L” = 0 a 0,5 V, “H” = 3 a 5 V
(3) Segnale DRSW
Lo stato del segnale DRSW può essere verificato
con i comandi DLE+EOT, GS+a, o GS+r o al
piedino 34 sulla porta dell’interfaccia parallela.
(4) Circuito di comando (lato della stampante)
3.4 Precauzioni durante l’installazione
La stampante deve essere posizionata solo in orizzontale, non installarla verticalmente o
su una parete.
No. Segnale Funzione
1FG Massa (Frame Ground)
2 DRAWER 1 Segnale comando cassetto 1
3 DRSW Input cambio cassetto
4 VDR
Alimentazione corrente comando
cassetto
5 DRAWER 2 Segnale comando cassetto 2
6 GND Messa a terra comune sui circuiti
61
Connettore utilizzato:
TM5RJ3-66 (Hirose) o
equivalente
Connettore applicabile:
TM3P-66P (Hirose) o
equivalente
