Quick Start
Um den MultiSync
®
Monitor der Serie FP an Ihr System
anzuschließen, führen Sie bitte die folgenden Schritte aus:
1. Den Computer ausschalten.
Wenn Sie das Signalkabel benutzen, gehen Sie bitte zu Schritt 2 weiter.
Wenn Sie ein BNC-Kabel benutzen, gehen Sie direkt zu Schritt 3.
HINWEIS: BNC-Kabel bekommen Sie in jedem Elektronik-Fachgeschäft.

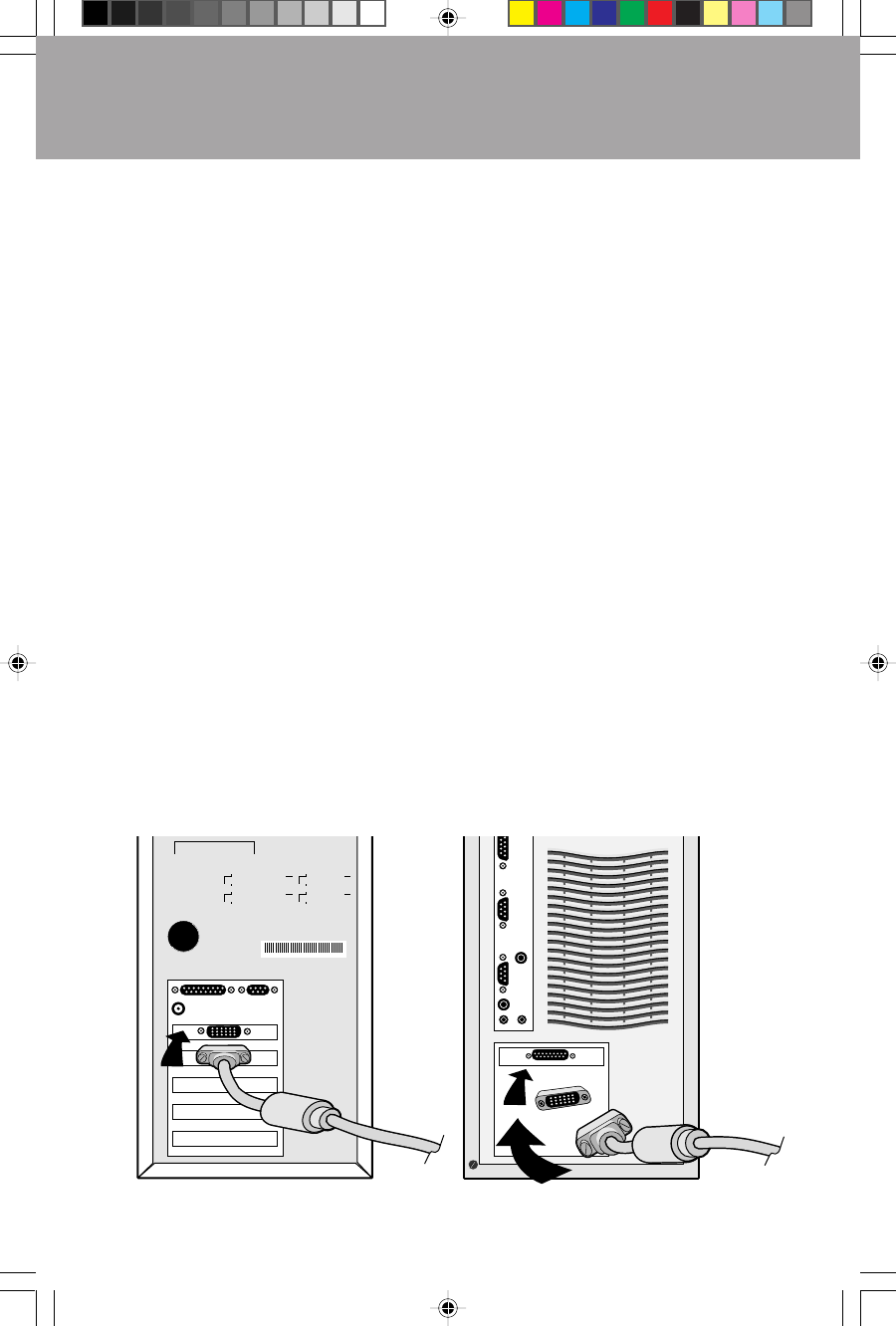

2. Beim PC: Schließen Sie den ein 15-poligen Mini-D-Sub-Signallabels an den
Verbindungsstecker der Grafikkarte in threm System an (Abbildung A.1) und syecken
Sie das andere Ende in die Rückseite des Monitors (Abbildung A.2). Ziehen Sie alle
Schrauben fest.
Beim Mac: Schießen Sie den Macintosh-Kabeladapter an den Computer an
(Abbildung B.1). Schießen Sie den Ende des 15-poligen Mini-D-Sub-Signalkabels an
den Macintosh-Kabeladapter (Abbildung B.1) an und stecken Sie andere Ende in die
Rückseite des Monitors (Abbildung B.2). Ziehen Sie den Schrauben fest. Gehen Sie zu
Schritt 4 weiter.
3. Schließen Sie die BNC-Kabel an die entsprechenden Verbindungsstecker an der
Rückseite des Monitors an: das rate BNC-Kabel an den mit R beschrifteten
Verbindungsstecker am Monitor, das grüne BNC-Kabel an den mit G (/Sync)
bescgrifteten BNC-Verbindungsstecker und das blaue BNC-KAbel an den mit B
beschrifteten Verbindungsstecker. Wenn Sie einen vierten BNC-Verbindungsstecker
haben (Composite Sync), wird dieser an den mit HS/CS beschrifteten
Verbindungsstecker am Monitor angeschlossen. Wenn Sie einen fünften BNC-
Verbindungsstecker haben (Vertical Sync), wird dieser an den mit VS beschrifteten
Verbindungsstecker am Monitor angeschlossen (Abbildung C.1).
HINWEIS: Schlecht angeschlossene Kabel können zu einem unregelmäßigen
Betrieb führen oder die Anzeigenkomponenien beschödigen.
