Port USB
Le port USB de votre système UPS se connecte à tout poste de travail ou
serveur muni d'un port USB. En utilisant ce port, votre système UPS peut
transmettre les états de panne de secteur et de baisse de charge de la bat-
terie à votre ordinateur. Utilisez le logiciel et le câblage USB fournis par
Tripp Lite pour sauvegarder automatiquement vos fichiers ouverts et
éteindre votre matériel lors d'une panne de secteur. Communiquez avec le
service à la clientèle de Tripp Lite ou consultez le guide de votre logiciel
de protection de l'alimentation électrique pour plus de détails.
Porte de remplacement de la batterie
Dans des conditions normales, la batterie initiale de votre système UPS
durera plusieurs années. Le remplacement de la batterie ne doit être réal-
isé que par du personnel de service qualifié. Reportez-vous à la rubrique
Mises en garde relatives à la batterie sous la section de sécurité de la
page 18.
Réglage de la sensibilité au courant et aux baisses de tension
Ce cadran est normalement ajusté complètement dans le sens inverse des
aiguilles d'une montre pour protéger le système UPS contre la distorsion de
l'onde d'entrée c.a. Quand une telle distorsion se produit, le système UPS bas-
culera normalement vers l'alimentation de batterie pour fournir une onde
sinusoïdale PWM tant que la distorsion persiste. Dans les régions où l'ali-
mentation électrique du secteur est de mauvaise qualité ou si l'alimentation
du système UPS provient d'un générateur de secours, les baisses de tension
fréquentes et les distorsions chroniques de l'onde peuvent faire basculer le
système UPS vers la batterie trop souvent, épuisant ainsi sa charge. Vous pou-
vez réduire la fréquence d'utilisation de la batterie causée par la distorsion de
l'onde ou les baisses de tension en expérimentant avec différents réglages de
ce cadran. Si vous tournez le cadran dans le sens des aiguilles d'une montre,
le système UPS devient plus tolérant aux fluctuations de l'onde d'entrée c.a.
et réduit le niveau de tension qui entraîne le basculement sur l'alimentation
de batterie. NOTE : Plus le cadran est tourné dans le sens des aiguilles d'une
montre, plus le système UPS laissera passer de grandes fluctuations d'onde
au matériel branché et plus la tension d'entrée sera faible. Quand vous expéri-
mentez avec les différents réglages du cadran, n'utilisez le matériel branché
qu'en mode sécuritaire afin d'empêcher que les effets nocifs des fluctuations
d'onde n'interrompent des activités d'importance capitale. Le test devra durer
assez longtemps pour permettre une vérification de toutes les conditions de
ligne.
Régulation de tension automatique
Votre système UPS corrige automatiquement les baisses de tension sur le
secteur. Lors de la régulation automatique de tension, votre système UPS
peut faire entendre un léger cliquetis. Il s'agit d'une activité normale et
automatique de votre système UPS qui ne nécessite aucune intervention de
votre part.
Exploitation de base
suite
Les descriptions des voyants lumineux ne sont applicables que si le système UPS est branché à
une prise de secteur et mis sous tension.

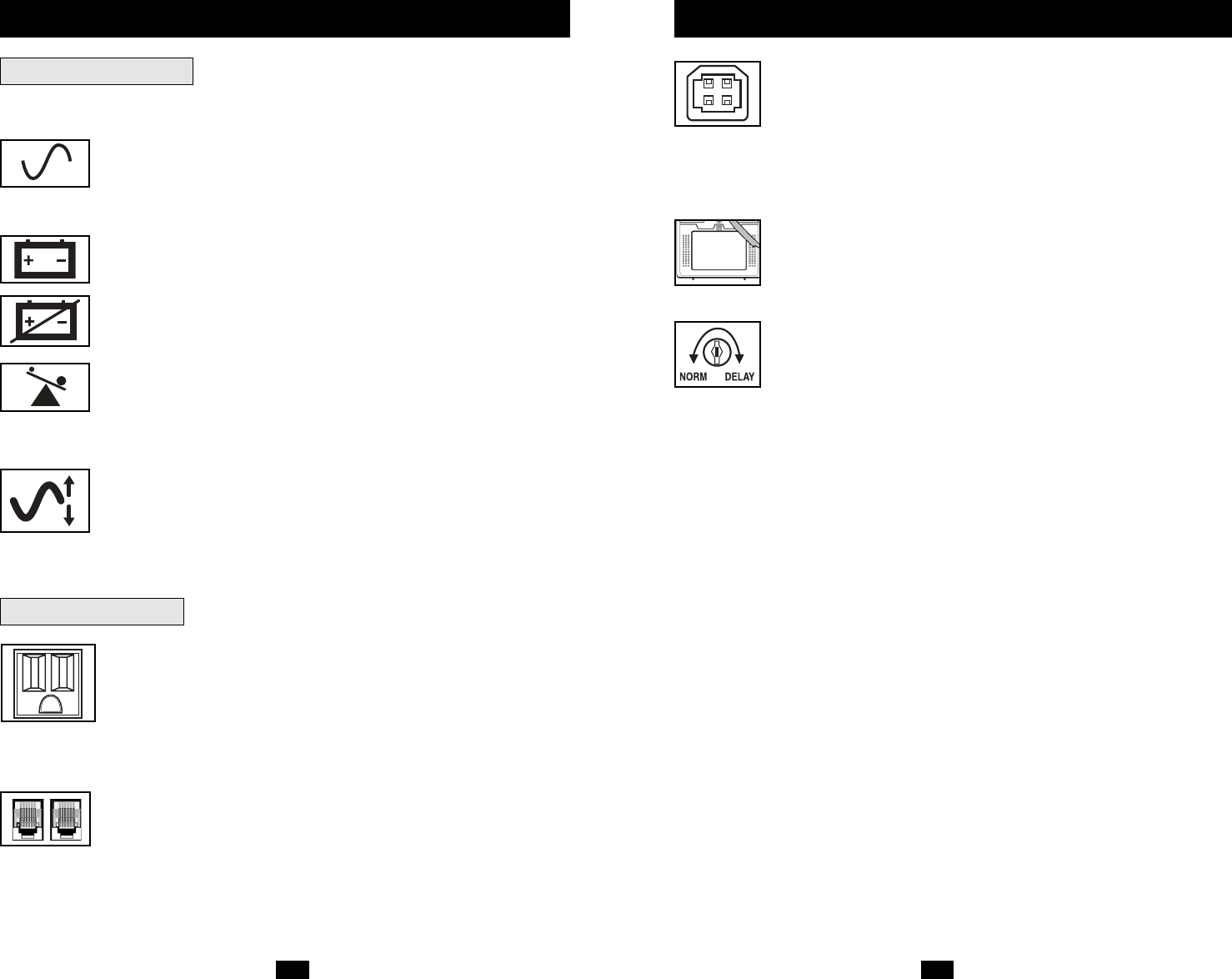

LINE POWER (ALIMENTATION SECTEUR) : Ce voyant vert
s'allume chaque fois que le système UPS reçoit une alimentation électrique
secteur normale. Le voyant clignote si le système UPS est en mode
CHARGE ONLY pour indiquer que ce système ne passera pas en
mode d'alimentation de secours en cas de panne de secteur ou de baisse de
tension.
“ BATTERY POWER ” (ALIMENTATION BATTERIE) : Ce voyant
jaune s'allume si le système UPS alimente votre matériel par batterie.
BATTERY CHARGE ” (CHARGEMENT BATTERIE) : Ce voyant
rouge reste allumé en continu après l'exécution d'un autotest pour indiquer
que la batterie du système UPS est faible. Si ce voyant est toujours allumé
après les 12 heures de recharge et l'exécution d'un second autotest, consul-
tez le service à la clientèle de Tripp Lite.
“ OVERLOAD ” (SURCHARGE, Modèles de sélection seulement) : Ce
voyant rouge reste allumé en continu lorsque le système UPS alimente votre
équipement par batterie ou après l'exécution d'un autotest indiquant que la
charge de l'onduleur est trop importante. Si ce voyant s'allume, déconnectez
immédiatement une partie de l'équipement du système UPS et exécutez un
autotest. D'importantes surcharges peuvent entraîner un arrêt de votre système UPS.
22
Prises c.a.
Les prises “ UPS/Surge ” alimentent votre matériel branché en courant c.a.
directement du secteur lors de l'exploitation normale et de la batterie lors de
pannes de secteur et de baisses de tension. Elles protègent également votre
matériel contre les surtensions préjudiciables et le bruit de ligne. Les prises
“ Surge-only ” (indiqué à l'arrières des modèles de sélection de système d'ali-
mentation continue sans coupure) protègent vos périphériques contre les
surtensions sans mettre à contribution la précieuse charge de vos batteries lors
de pannes de secteur.
Connecteurs de protection des lignes téléphonique et réseau
(Configurations prédéterminées seulement)
Ces connecteurs protègent votre matériel contre les surtensions émanant
d'une ligne téléphonique ou de données. Votre système d'alimentation con-
tinue sans coupure comporte des jacks qui peuvent être utilisés aussi bien
avec des lignes téléphoniques qu'avec des lignes de transfert de données, ou
des jacks qui peuvent être utilisés seulement avec des lignes téléphoniques.
Consultez la section Spécifications pour déterminer le type de connecteurs
de votre système UPS. Le branchement de matériel à ces connecteurs est
facultatif. Votre système UPS fonctionnera correctement sans cette connexion.
Exploitation de base
suite
Autres fonctions
Voyants lumineux
“ VOLTAGE REGULATION ” (RÉGULATION DE TENSION)
(Configurations prédéterminées seulement) : Ce voyant s'allume quand
votre système UPS corrige automatiquement des hausses et des baisses de
tension du secteur. Votre système UPS émet également un léger cliquetis
lorsque cette régulation de tension automatique est activée. Ce sont des
activités normales automatiques de votre système UPS et aucune action
n'est exigée de votre part.
