— 14 —

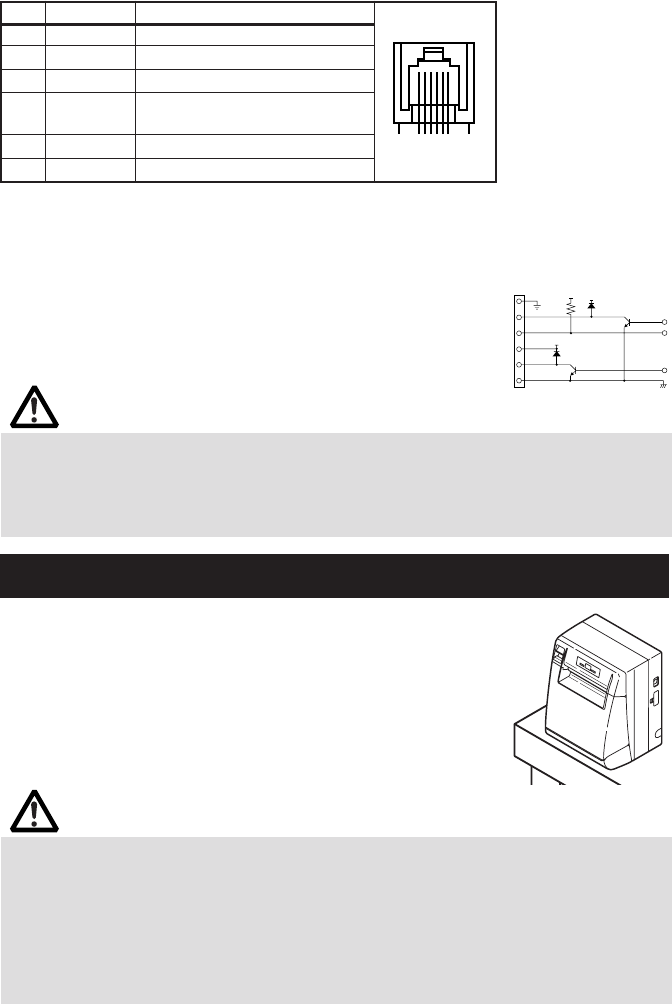

(1) Configuración de contactos del conector
VDR
1
2
3
4
5
6
VDR
5V
¡PRECAUCION!
■ No se puede activar el cajón durante la impresión.
■ Los cajones portamonedas 1 y 2 no pueden ser activados simultáneamente.
■ El solenoide que se utilice para el cajón portamonedas deberá ser de 24 Ω o más. La
corriente de salida deberá mantenerse a 1A o menos; de lo contrario, se podría estropear
o incluso quemar el circuito.
¡PRECAUCION!
■ Cuando se usa en posición vertical, la impresora entrega el papel de manera que no
caiga naturalmente, incluso si se hace el corte completo. Use la impresora con su
equipo asociado, etc.
■ Asegúrese que la pared en que está montada la impresora sea suficientemente
resistente antes de la instalación.
■ Cuando la utilice en posición horizontal, evite el corte completo. De lo contrario, el
papel cortado puede caer en el cortador y puede resultar en doble corte. Esto puede
ser causa de atascos de papel y en trocitos “virutas” de papel.
(2) Características eléctricas
1) Tensión de activación: 24 V CC
2) Corriente de activación: Aproximadamente 1A máximo (no deberá
exceder de 510 ms.)
3) Señal DRSW: Niveles de señales: “L” = 0 a 0,5 V, “H” = 3 a 5 V
(3) Señal DRSW
El estado de la señal DRSW puede ser probado
con el comando DEL+EOT, GS+a, o GS+r o en el
contacto 34 del puerto de interfaz paralelo.
(4) Circuito de activación (lado de la impresora)
3.4 Instalación de la Impresora
La impresora puede ser instalada horizontalmente, verticalmente y en la pared.
En el momento del envío, la impresora está ajustada para instalación horizontal.
Para instalarla verticalmente o en la pared, se requieren los siguientes ajustes.
1. Ajuste de posición del sensor de proximidad de fin de
papel (Ver la sección 3.7)
2. Almohadillas de caucho antideslizante (para instalación
vertical)
3. Juego opcional para montaje en pared (para montaje en
la pared)
Posición vertical
No. Señal Función
1FGTierra del bastidor
2 DRAWER 1 Señal de activación del cajón 1
3 DRSW Entrada de conmutador de cajón
4 VDR
Suministro de alimentación de
activación de cajón
5 DRAWER 2 Señal de activación del cajón 2
6 GND Tierra común en los circuitos
61
Conector utilizado:
TM5RJ3-66 (Hirose) o
equivalente
Conector aplicable:
TM3P-66P (Hirose) o
equivalente
