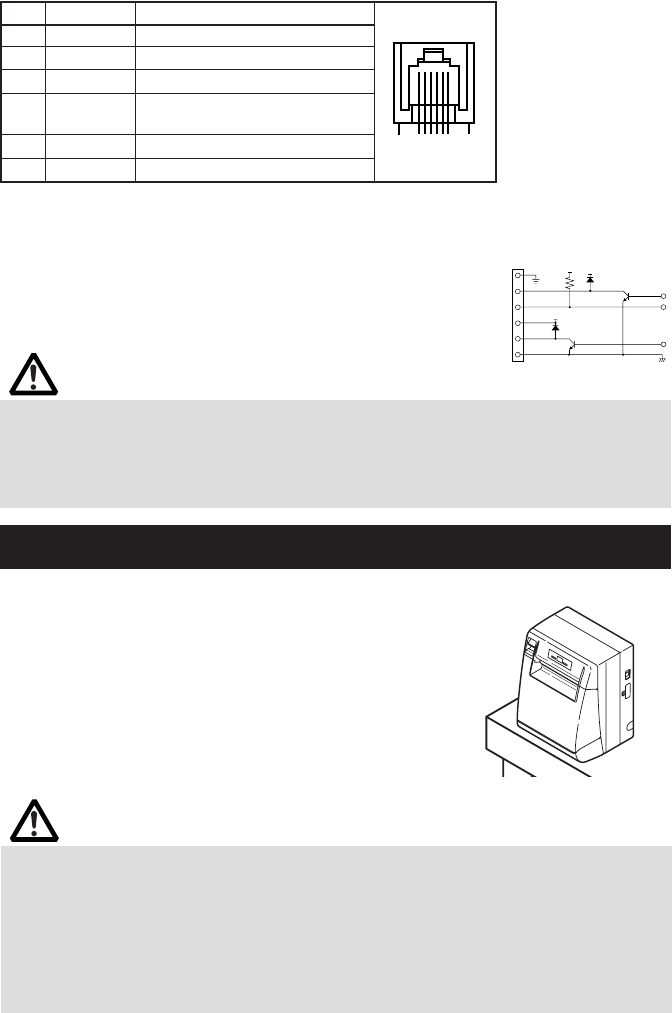

(1) Configurazione dei piedini del connettore
VDR
1
2
3
4
5
6
VDR
5V
ATTENZIONE!
■ Durante la stampa non viene prodotto nessun segnale di output.
■ I cassetti 1 e 2 non possono essere pilotati contemporaneamente.
■ Il solenoide utilizzato per il cassetto dovrebbe avere un impedenza di 24 Ω o superiore.
La corrente di uscita non dovrebbe essere maggiore di 1A (se più bassa è meglio) in
caso contrario potrebbero verificarsi danni o svilupparsi fiamme.
ATTENZIONE!
■ Quando è utilizzata in posizione verticale, la stampante espelle la carta in modo che
non cada normalmente anche con taglio completo. Fatte bene attenzione quando
utilizzate l’attrezzatura incorporata della stampante, ecc.
■ Assicurarsi che la parete sulla quale la stampante deve essere montata presenta una
resistenza sufficiente prima del montaggio.
■ Quando si utilizza una sistemazione orizzontale, evitare un taglio completo. Altrimenti,
la carta tagliata rischia di cadere nella taglierina automatica:, causando un doppio
taglio e pezzi di carta. Questo può causare un inceppamento di carta.
(2) Caratteristiche elettriche
1) Tensione di comando: 24 VCC
2) Corrente di comando: Max. circa 1 A (non dovrà superare la durata di 510 ms)
3) Segnale DRSW: Livelli segnale: “L” = 0 a 0,5 V, “H” = 3 a 5 V
(3) Segnale DRSW
Lo stato del segnale DRSW può essere verificato
con i comandi DLE+EOT, GS+a, o GS+r o al
piedino 34 sulla porta dell’interfaccia parallela.
(4) Circuito di comando (lato della stampante)
3.4 Sistemazione della stampante
La stampante può essere installata orizzontalmente, verticalmente e sulla parete.
Al momento della spedizione, la stampante viene regolata per
una sistemazione orizzontale. Per installare la stampante
verticalmente o sulla parete, le regolazioni seguenti sono
necessarie.
1. Regolazione della posizione del sensore di quasi-fine
carta (vedi la sezione 3.7)
2. Piedi di gomma antidrucciolevoli (per una
sistemazione verticale)
3. Kit in opzione di montaggio alla parete (per il
montaggio alla parete)
Posizione verticale
No. Segnale Funzione
1FG Massa (Frame Ground)
2 DRAWER 1 Segnale comando cassetto 1
3 DRSW Input cambio cassetto
4 VDR
Alimentazione corrente comando
cassetto
5 DRAWER 2 Segnale comando cassetto 2
6 GND Messa a terra comune sui circuiti
61
Connettore utilizzato:
TM5RJ3-66 (Hirose) o
equivalente
Connettore applicabile:
TM3P-66P (Hirose) o
equivalente
