Citizen CT-S4000DC Printer User Manual



— 15 —

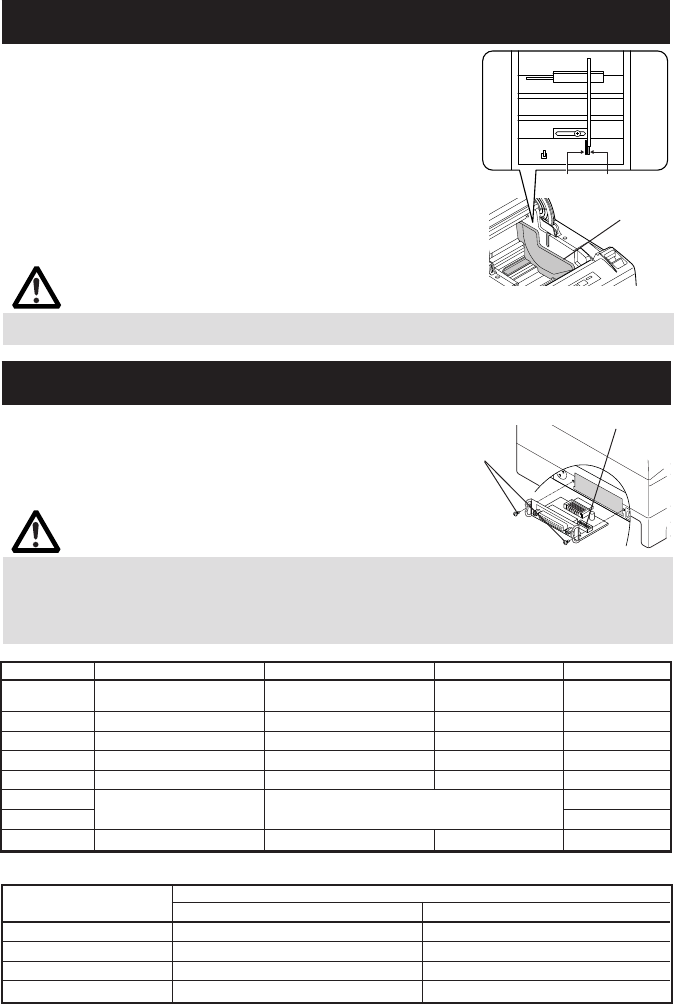

3.6 Regolazione del contatto DIP
ATTENZIONE!
Quando il rotolo di carta di 112 è utilizzato, lo scomparto non è utilizzato.
Contatti DIP-SWITCH
Vite di montaggio del
pannello di interfaccia
ATTENZIONE!
Quanto alla regolazione dell'interfaccia seriale, dà la precedenza alla regolazione del
memory switch piuttosto che il contatto DIP come regolazione di default della fabbrica.
Consultare il fornitore dove la stampante è stata acquisita nel caso in cui il cambio della
regolazione del contatto DIP sia necessario.
3.5 Divisorio per il rotolo di carta
Divisorio
Questo scomparto non è installato al momento della spedizione.
1. Verificare che l’interruttore di alimentazione sia
scollegato (OFF).
2. Aprire il coperchio della stampante.
3.
Inserire lo scomparto nella fessura ed allinearlo con la
scala all'interno della stampante che è conforme alla
larghezza del rotolo di carta da utilizzare. Quando il rotolo
di carta di 80 mm o 82,5 mm di larghezza è utilizzato,
regolare lo scomparto utilizzando la vite secondaria.
4.
Cambiare la regolazione della larghezza di carta
riferendosi alla Sezione 5.2 del manuale“Regolazione
manuale dei memory switch.
Divisorio
Scale
Regolazioni iniziali
1
Metodo di regolazione della Regolazione del contatto DIP
Regolazione del
OFF
condizione di comunicazione
contatto di memoria
2
Inizio di sessione (”hand shake“)
XON/XOFF DTR/DSR OFF
3 Lunghezza bit 7 bits 8 bits OFF
4 Controllo di parità Con parità Nessuna OFF
5 Selezione parità Parità uguale Parità dispari OFF
6 OFF
7 ON
8 INIT Ripristino Invalido OFF
SELEZIONE DEI DIP-SWITCH
No. contatto
67
2400 OFF OFF
4800 ON OFF
9600 OFF ON
19200 ON ON
I valori 38400, 57600 e 115200 bps possono anche essere selezionati tramite un comando.
No. contatto
Funzione ON (collegato) OFF (scollegato)
Tasso di baud (bps)
Selezione baud rate Vedi la tabella qui di seguito
I DIP-Switch sono posizionati sul pannello
dell’interfaccia seriale.
La funzione di ogni Switch è indicata di
seguito.
