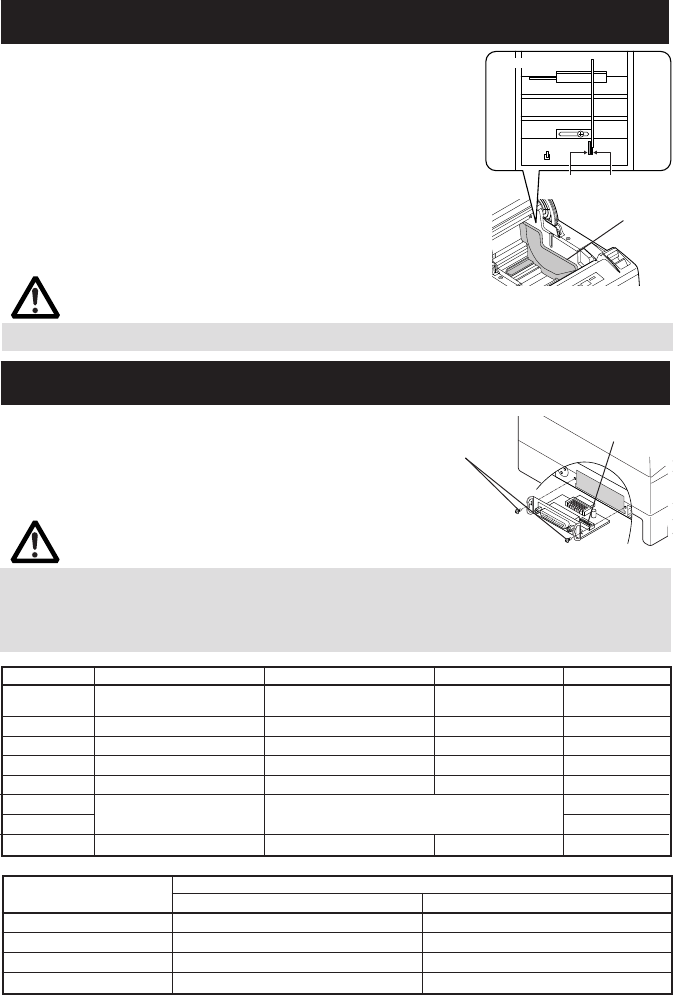

3.6 Einstellen der DIP-Schalter
VORSICHT!
Bei Verwendung der 112 mm breiten Papierrolle wird die Trennvorrichtung nicht verwendet.
DIP-Schalter
Montageschrauben für
Schnittstellenkarte
VORSICHT!
■ Bei der Einstellung der seriellen Schnittstelle gibt diese der Einstellung des Speicher-
Switch und nicht der Einstellung des DIP-Schalters als werkseitige Vorgabe Priorität.
■ Lassen Sie sich von dem Fachhändler, bei dem der Drucker gekauft wurde, beraten,
falls eine Änderung der DIP-Schalter-Einstellung erforderlich ist.
3.5 Trennvorrichtung für Papierrollen
Tr ennvorrichtung
Werkseitig ist diese Trennvorrichtung nicht eingebaut.
1. Stellen Sie sicher, dass der Netzschalter in Aus-
Stellung ist.
2. Öffnen Sie die Druckerabdeckung.
3. die Trennforrichtung in den Schlitz und richten Sie
sie mit der Skala innen im Drucker aus, die der Breite
der verwendeten Papierrolle entspricht. Bei
Verwendung der 80 mm oder 82,5 mm breiten
Papierrolle stellen Sie die Trennvorrichtung mit der
Zubehörschraube entsprechend ein.
4. Ändern Sie die Einstellung der Papierbreite
entsprechend Abschnitt 5.2 "Manuelle Einstellung
der Speicher-Switches".
Skalen
Trennvorrichtung
Standarde instellung
1
Wählt die Einstellung für Je nach der DIP-
Je nach Einstellung
AUS
die Schnittstelle aus Schalter-Einstellung
der Speicher-Switches
2 Handshake XON/XOFF DTR/DSR AUS
3 Bitlänge 7 Bits 8 Bits AUS
4 Paritätsprüfung Mit Parität Ohne AUS
5 Paritätsauswahl Gerade Parität Ungerade Parität AUS
6 AUS
7 AN
8 INIT Reset Ungültig AUS
Auswählen der Baudrate
Schalterposition
67
2400 OFF OFF
4800 ON OFF
9600 OFF ON
19200 ON ON
Der Wert von 38400, 57600 und 115200 Bit/s kann entweder über eine Software oder manuell über
Speicher Switche (Seite 25) aktiviert werden.
Schalter position
Funktion AN AUS
siehe unten.
Baudrate (Bit/s)
Auswählen der
Baudrate
Die serielle Schnittstellenkarte verfügt über
einen DIP-Schalter.
Nachstehend finden Sie eine Darstellung
der einzelnen Schalterpositionen.
