Citizen CT-S4000DC Printer User Manual



— 14 —
VORSICHT!
Während des Druckens wird keine Ausgangsgröße erzeugt.
Die Geldladen 1 und 2 können nicht gleichzeitig gesteuert werden.
Für die Fächer ist ein Solenoid mit mindestens 24 zu verwenden. Der Ausgangsstrom
ist auf max. 1A zu begrenzen; andernfalls kann es zu Beschädigungen und Festbrennen
kommen.
VORSICHT!
Bei Verwendung in senkrechter Stellung fällt das vom Drucker ausgegebene Papier
nicht natürlich herunter, auch bei vollem Abschneiden. Bei der Verwendung mit
zugehörigen Geräten usw. muss dies beachtet werden.
Stellen Sie vor der Montage sicher, dass die Wand eine ausreichende Belastbarkeit zur
Montage des Druckers aufweist.
Bei Verwendung in horizontaler Einstellung vermeiden Sie volles Schneiden.
Andernfalls kann das abgeschnittene Papier in die Schneidvorrichtung fallen und zu
Doppelschnitt und schmalen Papierstreifen führen. Dadurch kann Papierstau verursacht
werden.
3.4 Aufstellen des Druckers
Der Drucker kann horizontal oder vertikal aufgestellt sowie an Wänden montiert werden.
Bei Lieferung ist der Drucker standardmäßig für die horizontale
Installation vorbereitet. Bei vertikaler Aufstellung oder
Wandmontage sind folgende Anpassungen erforderlich:
1. Anpassung der Position des Papiermengensensors
(siehe Abschnitt 3.7)
2. Gummifüße (für vertikale Installation)
3. Optionales Wandmontageset (für Wandmontage)
Vertikale Position

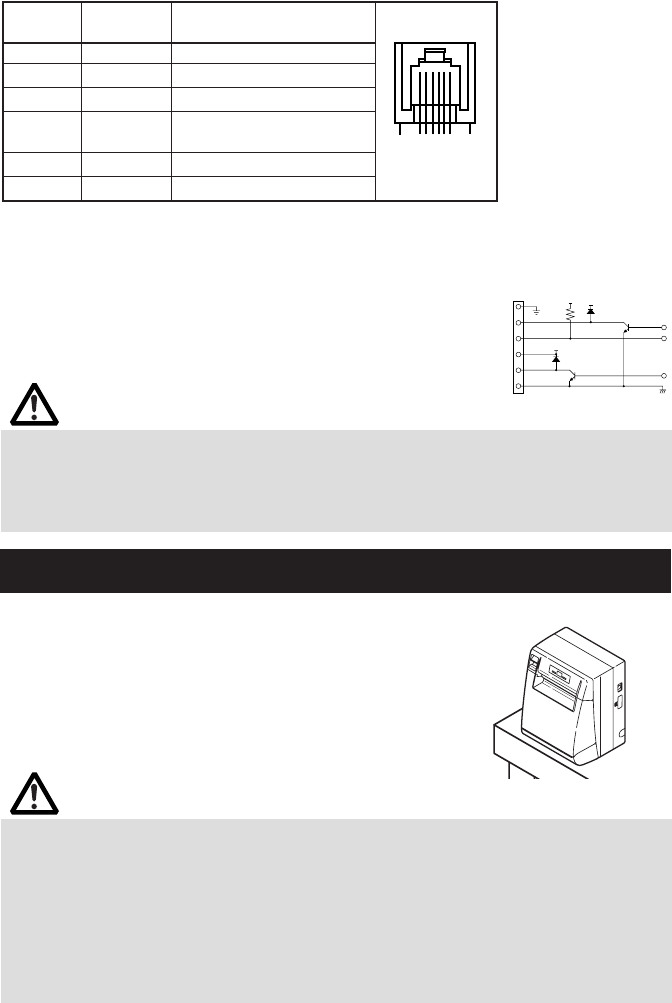

(1) Pin-Konfiguration des Anschlusses
Verwendete Buchse:
TM5RJ3-66 (Hirose)
oder äquivalent
Benötigter Stecker:
TM3P-66P (Hirose)
oder äquivalent
VDR
1
2
3
4
5
6
VDR
5V
(2) Elektrische Eigenschaften
1) Treiberspannung: 24 V Gleichstrom
2) Treiberstrom: Ca. 1 A max. (darf 510 ms nicht überschreiten)
3) DRSW-Signal: Signalpegel: „L“ = 0 bis 0,5 V, „H“ = 3 bis 5 V
(3) DRSW-Signal
Der DRSW-Signalstatus kann mit den Befehlen
DLE+EOT, GS+a oder GS+r bzw. an Stift 34 des
parallelen Schnittstellenports geprüft werden.
(4) Treiberkreis
Pin-
Signal Funktion
Belegung
1FG Gehäuseerdung
2 DRAWER 1 Steuersignal Geldlade 1
3 DRSW Geldlade-Schaltereingang
4 VDR
Stromversorgung für
Geldladeantrieb
5 DRAWER 2 Steuersignal Geldlade 2
6 GND Gemeinsame Erdungskreise
61
