— 13 —

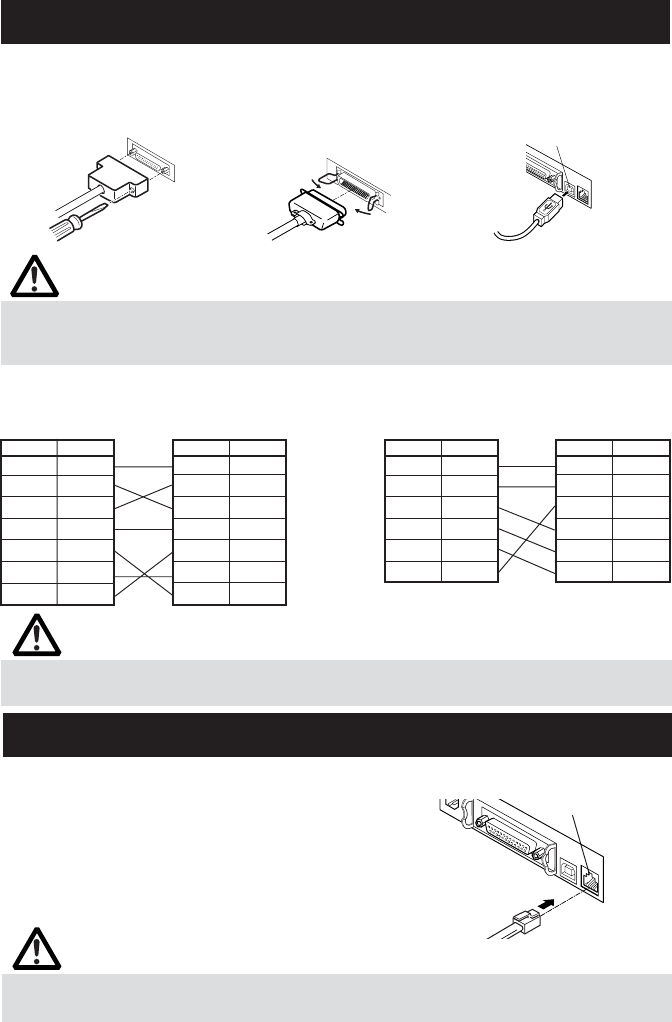

3.2 Collegamento dei cavi di interfaccia
Verificare che l’interruttore di alimentazione sia su OFF (scollegato) e collegare il cavo di
interfaccia.
Orientare correttamente il terminale del cavo di interfaccia ed inserirlo nel connettore
di interfaccia.
Stampante
Piedino Segnale
2 TXD
3RXD
4RTS
6 DSR
7SG
20 DTR
PC
Segnale Piedino
FG 1
TXD 2
RXD 3
CTS 5
DSR 6
SG 7
DTR 20
ATTENZIONE!
■ Quando si scollega il cavo, afferrarlo sempre per il connettore.
■ Fare attenzione a non inserire il cavo di interfaccia USB nel connettore “kick-out„ del
cassetto.
Interfaccia seriale Interfaccia parallela
Per il cavo di interfaccia seriale, utilizzare quello avente il collegamento seguente.
Stampante
Piedino Segnale
1FG
2 TXD
3 RXD
4RTS
6 DSR
7SG
20 DTR
PC
Segnale Piedino
RXD 2
TXD 3
DTR 4
SG 5
DSR 6
CTS 8
Interfaccia USB
ATTENZIONE!
Evitare di mettere il cavo di interfaccia nei posti che possono causare intralcio E quindi
la caduta della stampante.
Cavo 25 piedini - 25 piedini (PIN) Cavo 9 piedini - 25 piedini (PIN)
3.3 Collegamento del cassetto
1. Verificare se l’interruttore di alimentazione
è staccato (OFF).
2. Verificare la parte superiore e quella
inferiore del connettore del cavo del
cassetto ed inserirlo nel connettore “kick-
out„ nella parte posteriore della
stampante.
3. Avvitare il filo di massa del cassetto al
corpo della stampante.
ATTENZIONE!
NON collegare nessun altro dispositivo, che non sia il cassetto specificato, al connettore “kickout„
del cassetto. ( Non collegare assolutamente ad una linea telefonica).
Connettore del
cavo del cassetto
Connettore del
cavo
del cassetto
Connettore USB
