1. Présentation

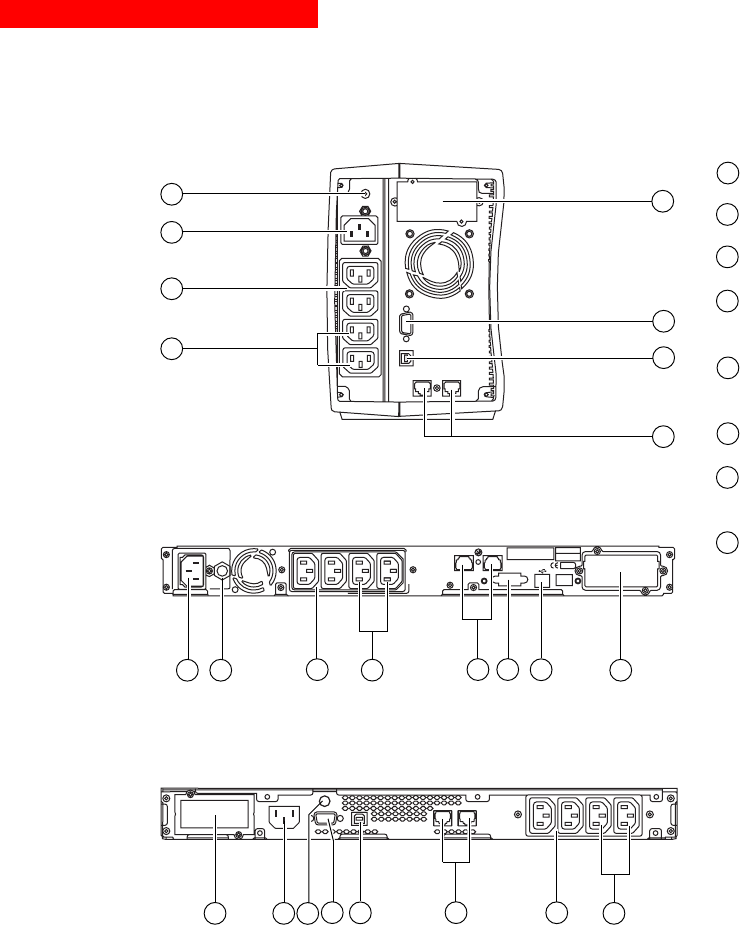

1.2 Faces arrières
Pulsar Evolution 500 / 800 / 1100 Rack
Port de communication USB.
Port de communication RS232.
Protection des lignes de données.
Emplacement pour l'option "carte de
communication".
Prises pour le raccordement des
équipements.
Prises programmables (1 et 2).
Disjoncteur de protection du réseau
électrique d'alimentation.
Prise pour le raccordement au réseau
électrique d'alimentation.
1
2
3
4
5
6
7
8
1238 45
1
2
Pulsar Evolution 800 / 1100 / 1500
1
2
3
4
6
5
2
1
Pulsar Evolution 1500 Rack
8
6
12384 5
1
2
6
7
7
7
Pulsar Evolution 1500 :
