2.3 Anschluß der Verbraucher
Kenndaten auf dem Typenschild (siehe Geräte-Rückseite) hinsichtlich Übereinstimmung mit den vorhandenen
Netzparametern und der Leistungsaufnahme aller angeschlossenen Verbraucher überprüfen.
1 - Netzkabel der Verbraucher abziehen.
2 - Abgezogenes Verbraucher-Netzkabel
(1)
in die Gerätesteckdose 8 der USV und
dann in die Netzsteckdose einstecken.
3 - Verbraucher mit Hilfe der Anschlußkabel
␣ 20 an die USV anschließen.
Verbraucher höherer Priorität sollten
vorzugsweise an die beiden Steckdosen 5
und weniger wichtige Verbraucher an die
beiden programmierbaren Steckdosen 6
angeschlossen werden.
Um den Abwurf der Steckdosen 6
im Batterietrieb zu programmieren
und so die Nutzung der
Autonomiereserve zu optimieren,
wird die mitgelieferte USV-
Software benötigt.
4 - Verriegelungsabdeckung 26 mit Hilfe
der Befestigungsschrauben anbringen (nur
Rack-Modelle).
5
6
2. Aufstellung und Installation
8
Nach dem erstmaligen Netzanschluß der USV benötigt das Gerät eine Ladezeit von mindestens 8 Stunden, um die
volle Autonomiezeit der Batterie zur Verfügung zu stellen.
(1) Kenndaten des Anschlußkabels überprüfen
(Mindestens 250 V - 10 A, Querschnitt 1 mm
2
Typ
HO5).
20
2
1

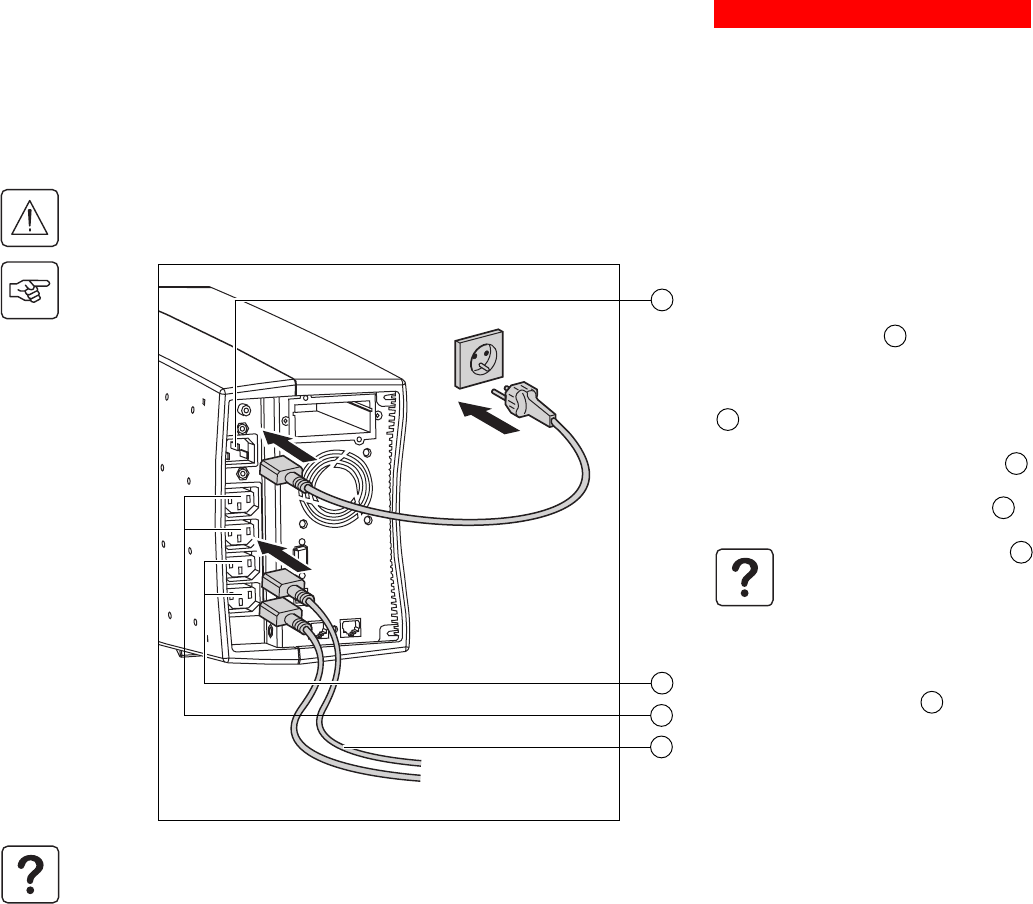

Die nachstehenden Abbildungen zur Illustration der Informationen zeigen das Tower-Modell einer Pulsar Evolution 1500.
Alle Hinweise gelten sinngemäß auch für die übrigen Tower- und Rack-Modelle.
