Noyau de ferrite
Refermer le noyau de
la ferrite.
Noyau de ferrite
Fixation de la Noyau de ferrite
Position de montage du noyau de ferrite
Ouvrir le noyau de la
ferrite et serrer-le sur le
câble audio du PC.
Refermer le noyau de
la ferrite.
Noyau de ferrite
Vers AUDIO 1 du moniteur
To connector of PC
Noyau de ferrite
1
2
Fixer le noyau de ferrite au câble audio du PC et au câble S-VIDEO.
L'utilisation du Câble sans fixer le noyau de ferrite provoquera
l'apparition de bruit.
Fixez les deux noyaux de ferrite aux deux extrémités du câble audio du PC.
Ouvrir le noyau de la
ferrite et serrer-le sur le
câble S-VIDEO
Vers S-VIDEO
IN du moniteur
Vers S-VIDEO out d'un magnétoscpe
ou d'un lecteur de disque laser.
1
2
Pour le câble S-Video
Pour le câble audio du PC
Fixez les deux noyaux de ferrite à l'extrémités du câble S-VIDEO.
Uniquement le côté S-VIDEO du moniteur.
Sangle
Sangle Sangle
Noyau de ferrite
Connexions
Avant d’effectuer les branchments:
* Commencez par mettre hors tension tous les matériels à brancher au moniteur.
* Consultez la documentation fournie avec ces matériels.

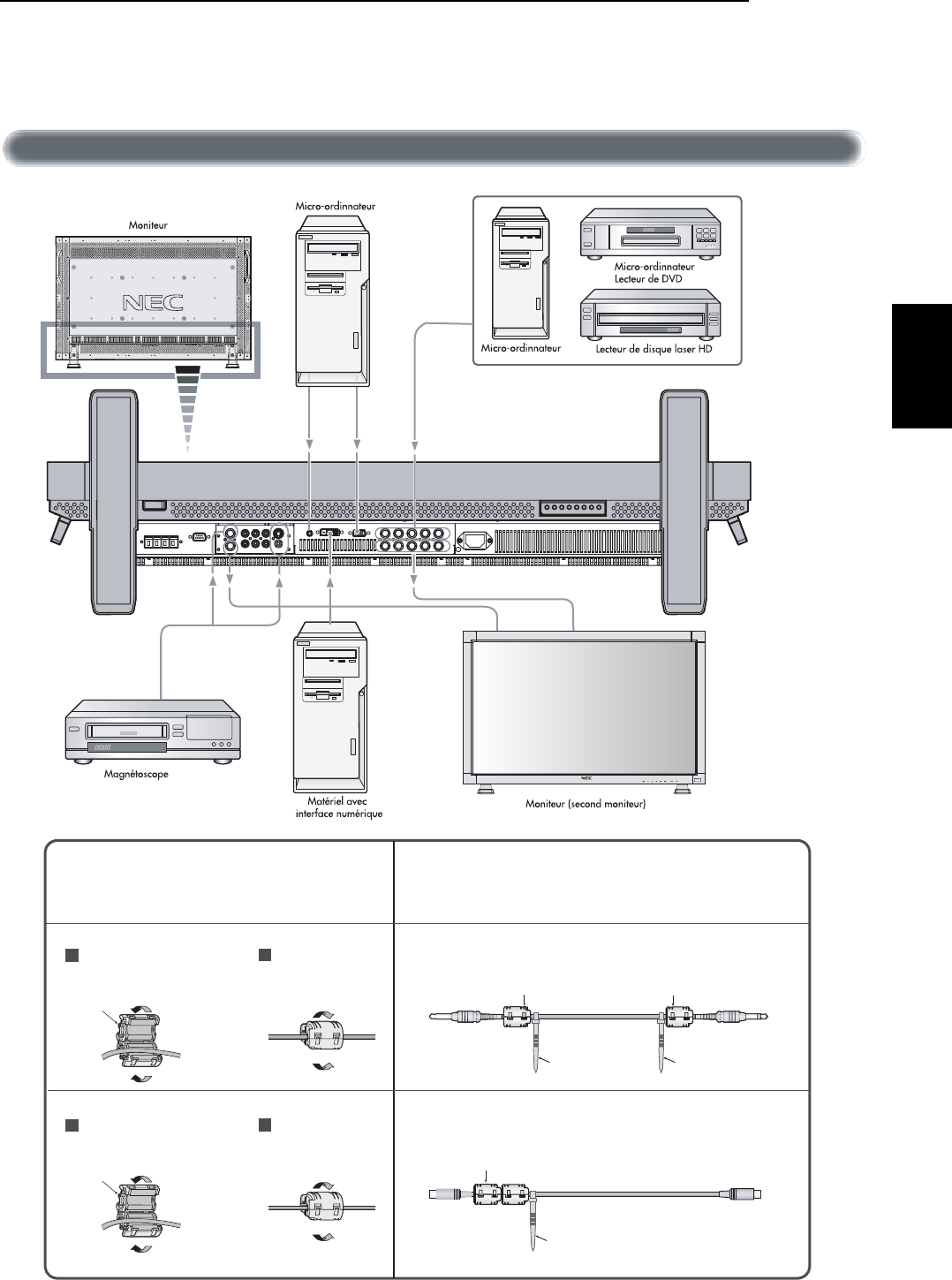

Wiring Diagram
Schéma de câblage
