13
Montaje
El sistema UPS se monta en bastidores (racks) de 2 o de 4 soportes. Para montar el UPS en un bastidor de cuatro postes,
utilize los materiales de montaje incluidos y siga los procedimientos descritos a continuación. Para montar el UPS en un
bastidor de dos postes, deberá comprar los materiales apropiados, vendidos aparte (ordene el modelo Tripp Lite #
2POSTRMKIT). Los procedimientos de montaje sugerido se refieren a los tipos de rack más comunes y podrían no ser
apropiados para todas las configuraciones de rack posibles. El usuario debe determinar el equipo y los procedimientos
de montaje más apropiados antes de efectuar el montaje.
Selección del color
El sistema UPS se entrega con un panel delantero color gris, dos lengüetas de montaje grises y dos negras. Para hacer
juego con el equipo gris, monte las lengüetas de este color al frente. Si desea que el sistema UPS haga juego con el
equipo negro, solicite el panel frontal correspondiente (color negro) al UPS de 3U (número de parte Tripp Lite
#AC4134), llamando al (773) 869-1234.

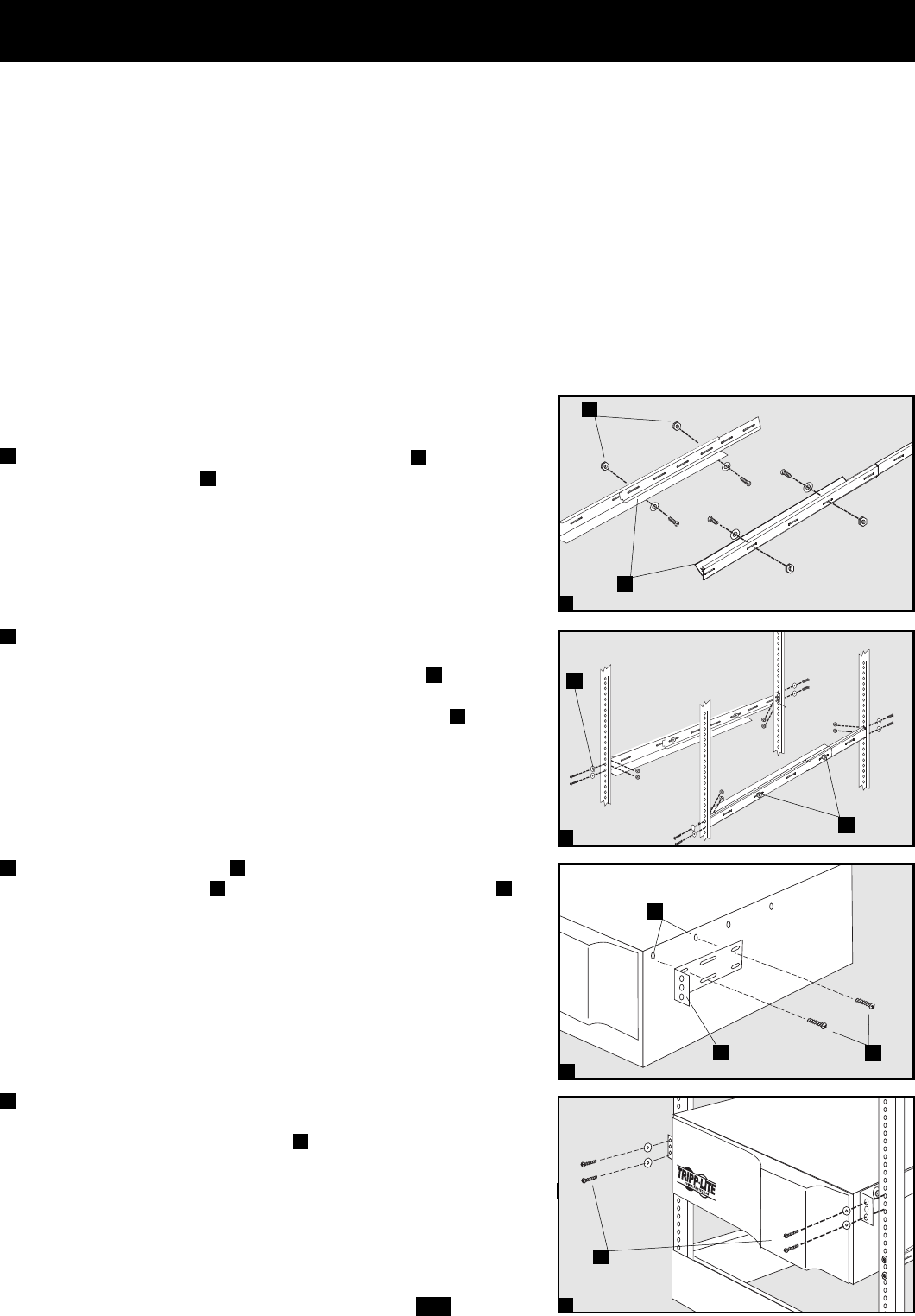

Instalación sugerida en bastidor (rack)
con 4 soportes
Conecte los dos segmentos de cada anaquel usando los
tornillos y las tuercas incluidas. Deje los tornillos ligeramente
flojos de modo que los anaqueles puedan ajustarse en el
siguiente paso.
Ajuste cada anaquel para que se adapte a su rack, y luego
instálelos en el espacio más bajo disponible del rack con los
tornillos, las tuercas y las arandelas suministradas . Note que
los bordes de apoyo deben mirar hacia adentro. Apriete los
tornillos que conectan los segmentos de los anaqueles .
Fije las orejas de montaje a los agujeros de montaje de la parte
delantera de su equipo usando los tornillos suministrados .
Con la ayuda de otra persona si fuera necesario, levante su
equipo y deslícelo en los anaqueles de montaje. Fije su equipo al
bastidor pasando los tornillos , las tuercas y arandelas
suministrados por el usuario a través de las orejas de montaje y
en los rieles del bastidor.
G
FE
D
B
C
B
A
1
2
3
A
B
1
C
B
2
E
D
F
3
4
G
4
