PS-24-Versorgungsnetzteil
Alternative Installation – PSU-Gehäuse
Das zerstörungssichere PSU-Gehäuse
(optionales Zubehör) kann auf glatten
Oberflächen und an Masten montiert werden.
1. Lösen Sie zum Öffnen des PSU-Gehäuses
die 4 Befestigungsschrauben.
2. Legen Sie das PS-24-Netzteil so in das
PSU-Gehäuse ein, dass die
Anschlussmuffen in die entsprechende
Öffnung des PSU-Gehäuses passen.
3. Setzen Sie den Gehäusedeckel wieder
auf, und befestigen Sie die 4 Schrauben.
4. Benutzen Sie die Halterung für die
Mastmontage, oder montieren Sie das
PSU-Gehäuse mit Hilfe der mitgelieferten Schrauben auf einer glatten Oberfläche.
5. Befolgen Sie gegebenenfalls die Anweisungen zur Außenmontage.
Hinweis:
•Benutzen Sie 4 Hülsenanker mit Flanschmutter, Bohrdurchmesser 6 mm, M6, Länge >= 50 mm
(Betonschrauben, nicht mitgeliefert).
Mastmontage – Empfohlener Mastdurchmesser für dieses Gehäuse 130-140 mm.

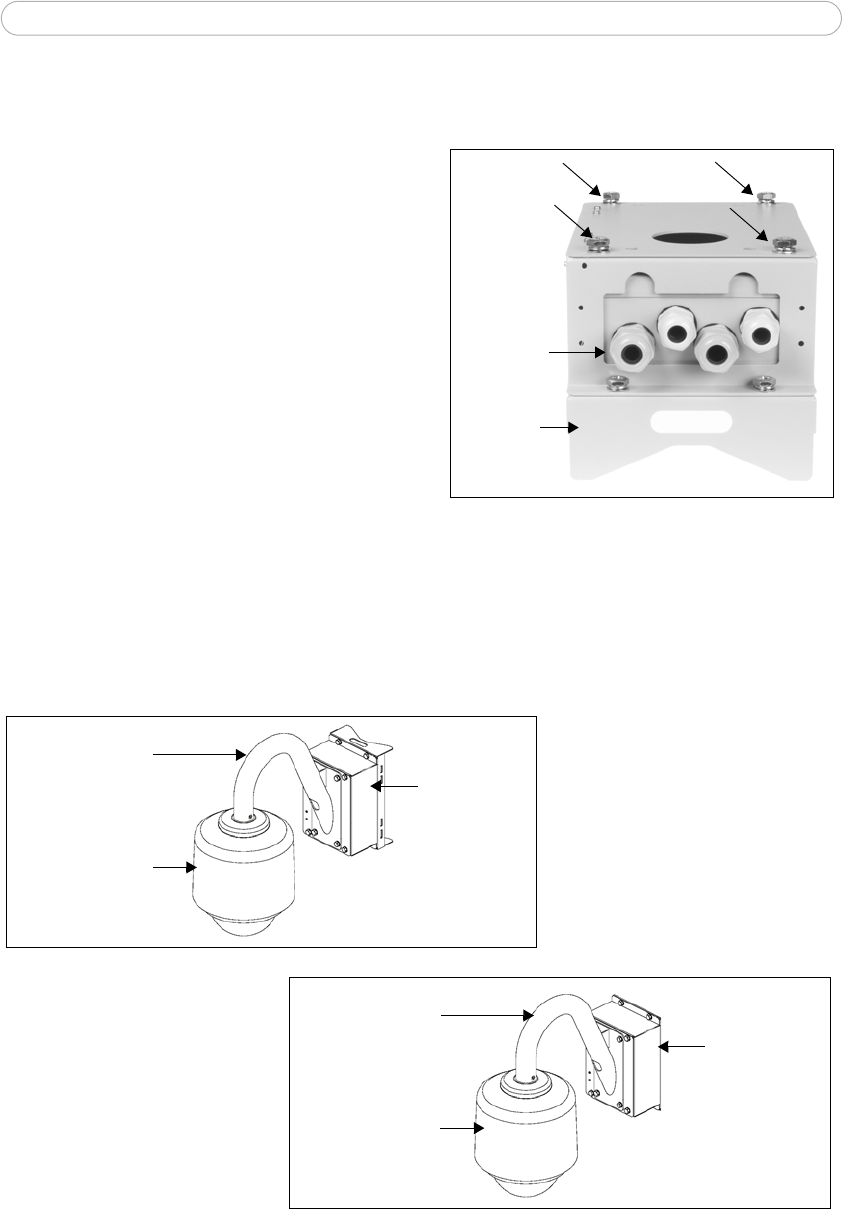

Montagebeispiele
(PSU-Gehäuse in
Mast-/Wandmontage)
Kabel
Anschluss-
Schrauben
Halter für
Mastmontage
muffen
Mastmontage
Schwanenhals-
rohr
Außengehäuse
für Kamera
Wandmontage
Schwanenhals-
rohr
Außengehäuse
für Kamera
