PS-24-Versorgungsnetzteil
Versorgungs- und Signalleitungen für AXIS 225FD anschließen
In diesem Dokument wird die Montage der Modelle AXIS 225FD und PS-24 beschrieben.
Weitere Hinweise finden Sie in der Installationsanleitung zur AXIS 225FD.
Verbinden Sie die Kamera mit der Stromversorgung und den
Signaleingängen/-ausgängen* (Kabel nicht mitgeliefert). Hinweise zu den empfohlenen
Kabelabmessungen finden Sie in der Tabelle auf der Seite PS-24-Versorgungsnetzteil.

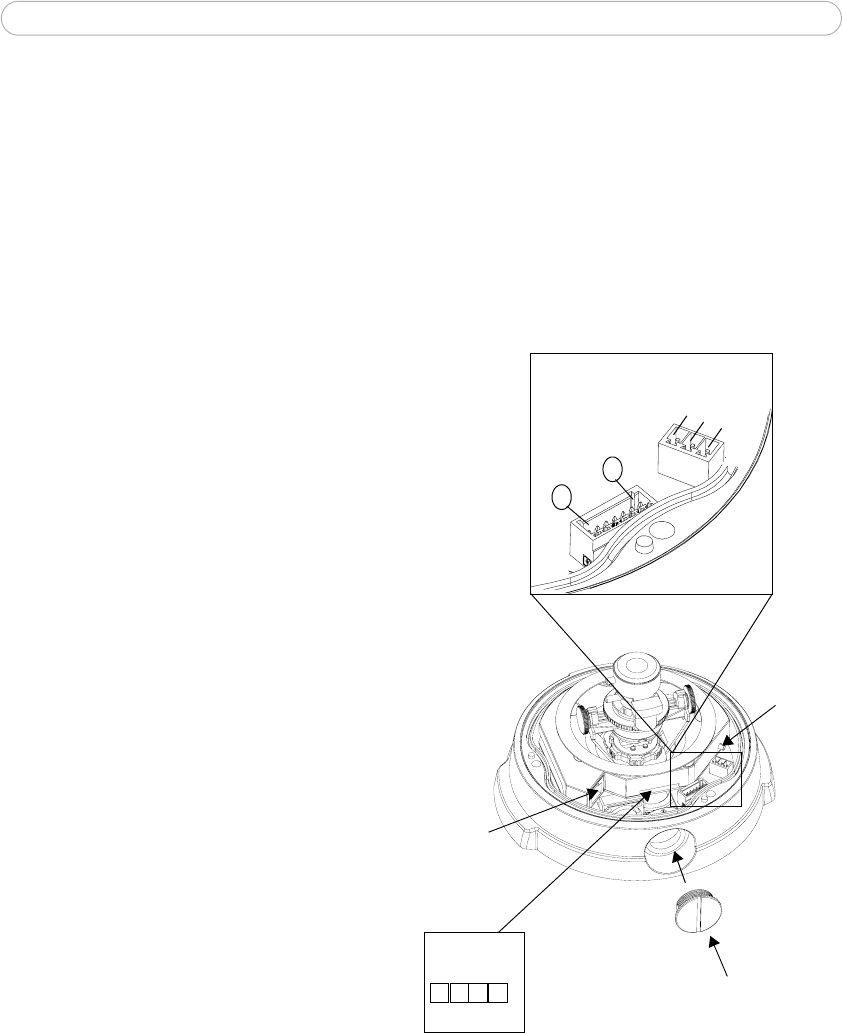

1. Lösen Sie den Außenring der
Anschlussmuffen, führen Sie die
Kabel (nicht mitgeliefert) zuerst
durch den Außenring und dann
durch die Anschlussmuffe.
2. Verbinden Sie das Kabel vom
E/A-Anschluss (1) im PS-24 mit der
Stromversorgungsleiste in der
Kamera.
3. Verbinden Sie das Kabel vom
E/A-Anschluss (2) im PS-24 mit der
E/A-Anschlussleiste in der Kamera.
* Signaleingang, z. B. Türklinge, Licht,
und Signalausgang, z. B. Alarmanlage
Netzwerk-
anschluss
Steuer-
Kabelöffnung
und Stopfen
LED-
Anzeigen
1
2
3
4
1
7
taste
Stromanschlussleiste
E/A-Anschluss-
leiste
M
a
s
s
e
+
o
d
e
r
AC
A
C
