ATTENZIONE
• Non collegare cassetti diversi da quello specificato (solenoide) di connettore di apertura
cassetto. (Non collegare neppure una linea telefonica.)
1 Spegnere la stampante.
2 Orientare correttamente il connettore del
cavo di apertura cassetto, inserirlo nel
connettore di apertura cassetto sul retro
della stampante.
3 Fissare con una vite il filo di messa a terra
al connettore di messa a terra sulla
stampante.

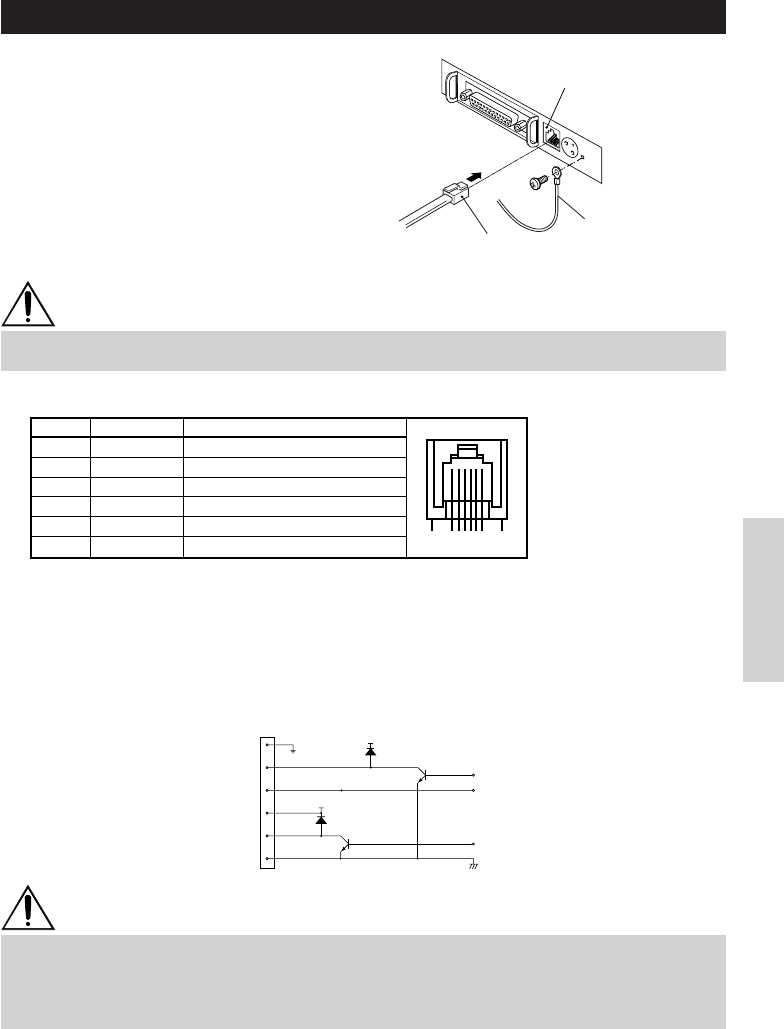

3.3 Collegamento del connettore di apertura cassetto
Connettore di apertura cassetto
Conduttore di messa a
terra
Connettore cavo di
apertura cassetto
Connettore utilizzato:
TM5RJ3-66 (Hirose) o
equivalente
Connettore applicabile:
TM3P-66P (Hirose) o
equivalente
ATTENZIONE
• Durante la stampa non viene prodotto nessun output.
• I cassetti 1 e 2 non possono essere pilotati contemporaneamente.
• Un solenoide utilizzato per il cassetto dovrebbe essere di 24 Ω o superiore. La corrente di
uscita dovrebbe essere mantenuta a 1 A o più bassa; in caso contrario potrebbero
verificarsi danni o svilupparsi fiamme.
(2) Caratteristiche elettriche
1) Tensione di comando: 24 VDC
2) Corrente di comando: Mass. 1 A circa (non dovrà superare i 510 ms.)
3) Segnale DRSW: Livelli segnale: da “L”=0 a 0,5 V, “H”=3 a 5 V
(3) Segnale DRSW
Lo stato del segnale DRSW può essere verificato con i comandi DLE+EOT, GS+a, o GS+r o al
piedino 34 sulla porta dell’interfaccia parallela.
(4) Circuito di comando
(1) Configurazione piedini connettore
VDR
1
2
3
4
5
6
VDR
Funzione
Massa
Segnale comando cassetto 1
Input cambio cassetto
Alimentazione corrente comando cassetto
Segnale comando cassetto 2
Messa a terra comune sui circuiti
No. Segnale
