4 – Сборка (продолжение)
4-2 Размещение
4-3 Сборка (стоечный вариант)
Для минимизации риска повреждения системы ИБП и максимального продления срока её службы следуйте рекомендациям
по выбору места размещения данного оборудования, изложенным в Разделе 2- Основные правила техники безопасности.
Минимальное расстояние между задней панелью системы ИБП и стеной должно составлять не менее 30см. Запрещается блокировать
или закрывать внешние вентиляционные отверстия системы ИБП.
Внимание: Силовой модуль ИБП очень тяжелый – соблюдайте осторожность при его поднятии и перемещении.
• Сборка производится в стойку с 4 опорами или закрытый с трех сторон стеллажный шкаф с использованием входящих в комплект
поставки полок и установочного крепежа. Для сборки системы ИБП в стойку с 2 опорами (типа “телеком”) необходимо заказать
комплект для сборки в стойку с 2 опорами компании Tripp Lite (модель 2POSTRMKITWM – продается отдельно).
• Данное Руководство содержит инструкции по сборке системы ИБП в стандартные стойки и стеллажные шкафы, которые
неприменимы к некоторым вариантам сборки. Перед началом сборки необходимо проверить, насколько приводимый далее
порядок сборки и поставляемый крепеж подходят для её конкретного варианта. Если порядок сборки или крепеж не подходит для
выбранного варианта сборки, свяжитесь с производителем стоек или стеллажных шкафов для решения данной проблемы.
• For further mounting instructions, see the Owner’s Manual for Tripp Lite Model No. BP240V10RT3U.

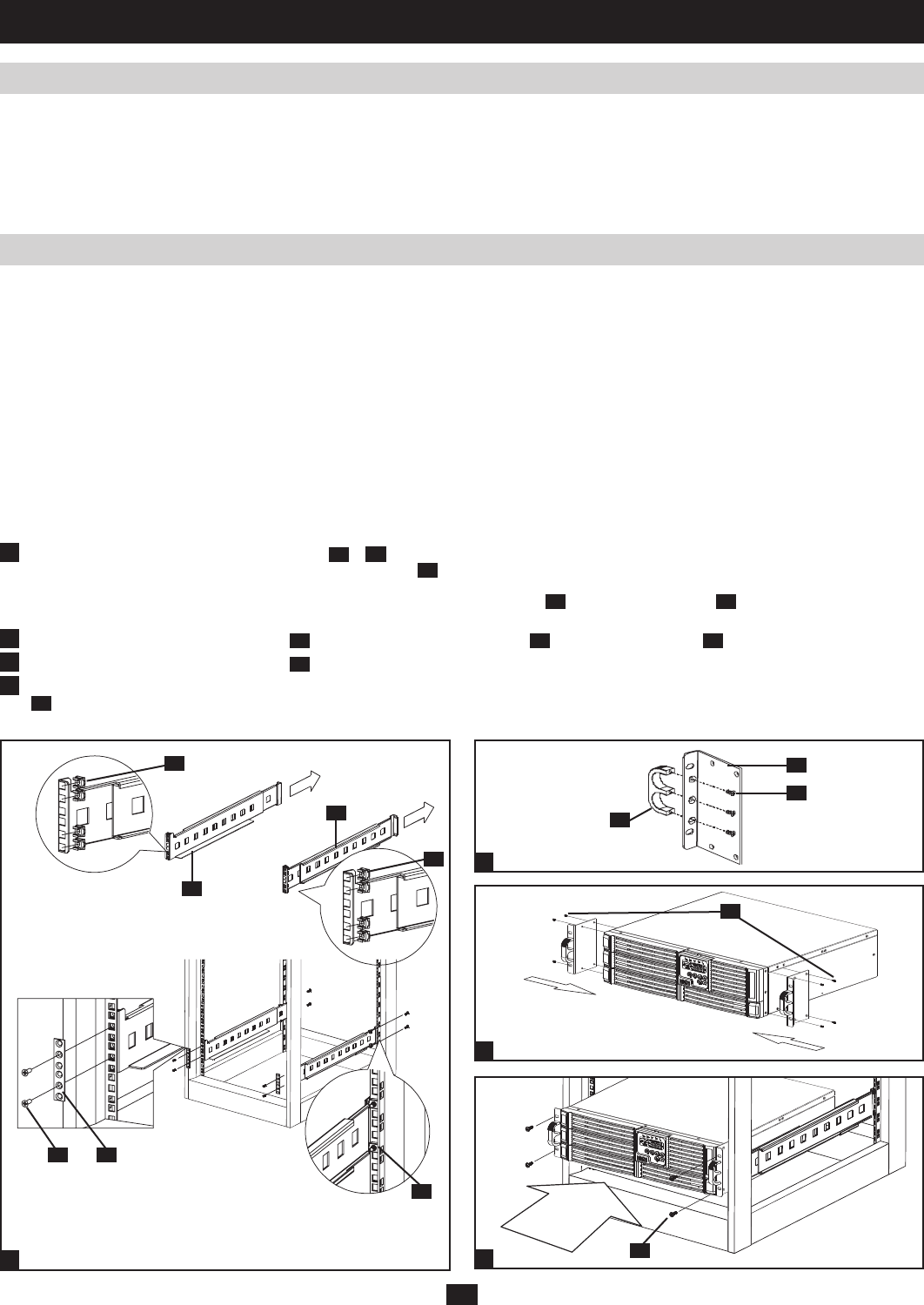

Процедура сборки в стойку с 4 опорами (Rack)
Примечание: Одна и та же процедура применяется для установки внешнего блока аккумуляторных батарей и силового модуля
системы ИБП. Сначала, следуя приведенной ниже процедуре сборки, закрепите в стойке внешний блок аккумуляторных
батарей, а затем, в том же порядке, произведите установку силового модуля системы ИБП. Блок аккумуляторных батарей
устанавливается на нижнюю полку. Силовой модуль системы ИБП устанавливается на полку, находящуюся непосредственно
над внешним блоком аккумуляторных батарей.
1
Отрегулируйте глубину монтажных полок
B3
и
B4
в зависимости от размеров стойки и закрепите их на опорах стойки в самом
нижнем положении. Для этого вставьте кузовные гайки
N1
в более мелкие квадратные отверстия в торцевых сторонах полок и
приложите полки к вертикальным монтажным стойкам (полки должны быть повернуты опорными планками внутрь). Закрепите
полки на передних и задних стойках, используя винты с плоской головкой
S3
размера M5 и шайбы
B5
(шайбы используются
только на передних вертикальных стойках). Затяните все винты и переходите к следующему этапу сборки.
2
Используя винты с плоской головкой
S2
размера M4, прикрепите ручки
B1
к монтажным скобам
B2
.
3
Используя винты с плоской головкой
S1
размера M3, закрепите монтажные скобы на корпусе батарейного ящика.
4
Вдвоем (с помощником) поднимите батарейный ящик и поместите его на монтажные полки. Вставьте винты с плоской головкой
S4
размера M5 в отверстия на монтажных скобах и в соответствующие отверстия на вертикальных монтажных стойках.
Надежно затяните все винты.
