Appendix F: Connectors
DVI-I Female Input Connector for the ACS4011A-R2 Local Unit
1
17 24
8 C1 C2
C3 C4
C5

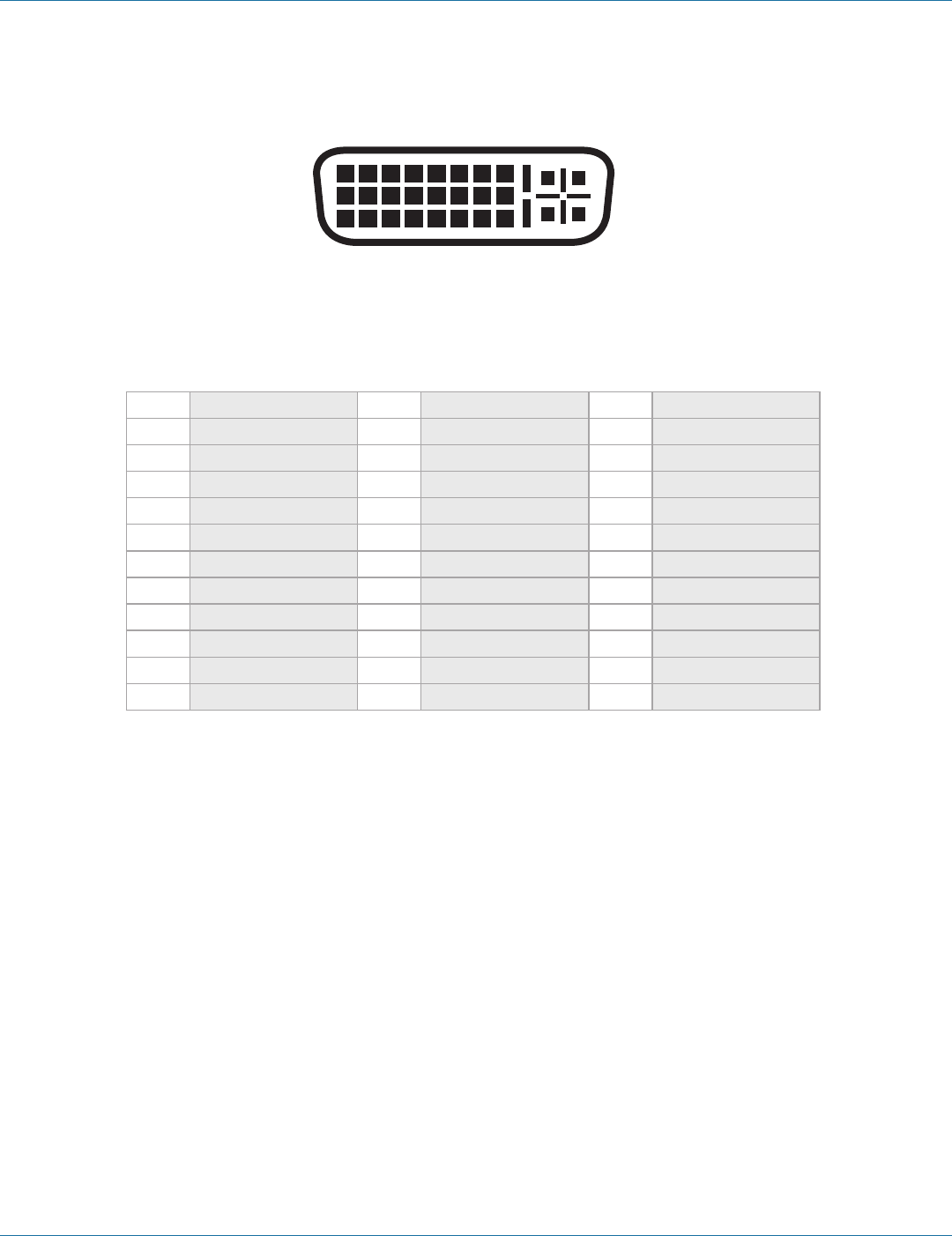

Figure F-2. DVI-I female connector (Input connector for the ACS4002A-R2 local unit).
Table F-2. DVI-I Female Connector.
Pin Signal Pin Signal Pin Signal
1
TMDS data 2- 9 TMDS data 1- 17 TMDS data 0-
2
TMDS data 2+ 10 TMDS data 1+ 18 TMDS data 0+
3
TMDS data 2 ground 11 TMDS data 1 ground 19 TMDS data 0 ground
4
n.c. 12 n.c. 20 n.c
5
n.c. 13 n.c. 21 n.c
6
DDC Input (SCL) 14 +5V high impedance 22 TDMS clock ground
7
DDC Output (SDA) 15 Ground 23 TDMS clock +
8
Analog VSYNC 16 Hot plug recognition 24 TDMS clock -
C1
Analog Red C3 Analog Blue
C2
Analog Green C5 Analog Ground C4 Analog HSYNC
