(1) Pinbelegung der Buchse
(2) Elektrische Eigenschaften
1) Antriebsspannung: 24 V Gleichspannung
2) Antriebsstrom: Ca. 1 A max. (maximale Dauer 510 ms)
3) DRSW-Signal: Signalpegel: „L“ = 0 bis 0,8 V, „H“ = 2 bis 3,3 V
(3) DRSW-Signal
Der DRSW-Signalstatus kann mit den Befehlen DLE+EOT, GS+a oder GS+r
bzw. an Pin 34 des parallelen Schnittstellenanschlusses geprüft werden.

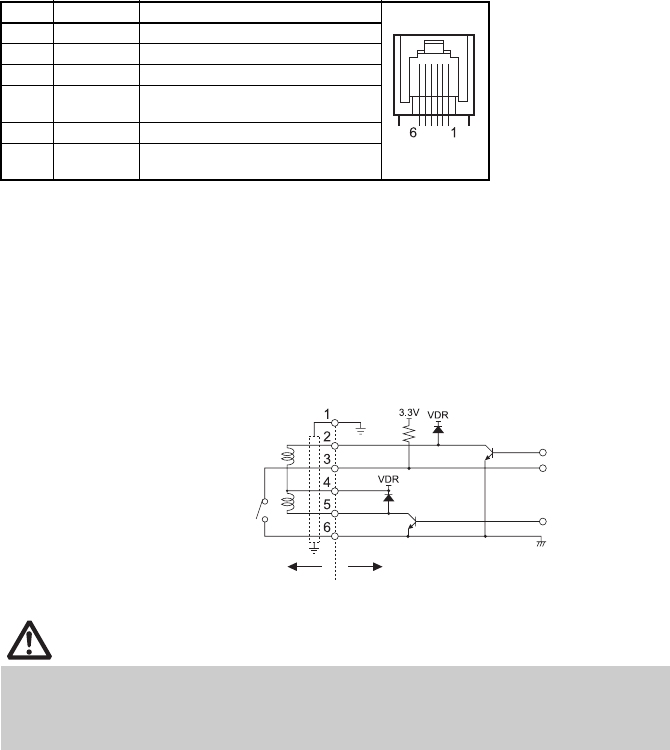

(4) Antriebsstromkreis
Pin Nr. Signal Funktion
1 FG Gehäusemasse Verwendete Buchse:
TM5RJ3-66 (Hirose)
oder äquivalent
Benötigter Stecker:
TM3P-66P (Hirose) oder
äquivalent
2 DRAWER1 Steuersignal Geldlade 1
3 DRSW Geldlade-Schaltereingang
4 VDR Stromversorgung für
Geldladeantrieb
5 DRAWER2 Steuersignal Geldlade 2
6 GND Signalmasse (gemeinsames
Massepotenzial der Stromkreise)
VORSICHT
Die Geldladen 1 und 2 können nicht gleichzeitig verwendet werden.
Für die Geldlade ist ein Solenoid mit mindestens 24 Ω zu verwenden. Die Stromstärke
darf 1 A nicht überschreiten. Eine zu hohe Stromstärke könnte zu Beschädigungen
oder zum Durchbrennen der Stromkreise führen.
Geldlade-Kickout-Buchse
Geldlade-Öffnen-/
Schließen-Schalter
Abschirmung
Geldlade Drucker
