—20—
1. Desconecte la alimentación.
2. Compruebe la orientación del conector del cable del cajón portamonedas y conéctelo
al conector del cajón portamonedas en la parte trasera de la impresora.
3. Extraiga el tornillo del cable de puesta a tierra.
4. Atornille el cable de puesta a tierra del cajón portamonedas al cuerpo de la
impresora.
(1) Configuración de contactos del conector
(2) Características eléctricas
1) Tensión de activación: 24 V CC
2) Corriente de activación: 1 A máx. aprox. (no más de 510 ms.)
3) Señal DRSW: Niveles de señales: “L” = 0 a 0,8 V, “H” = 2 a
3,3 V

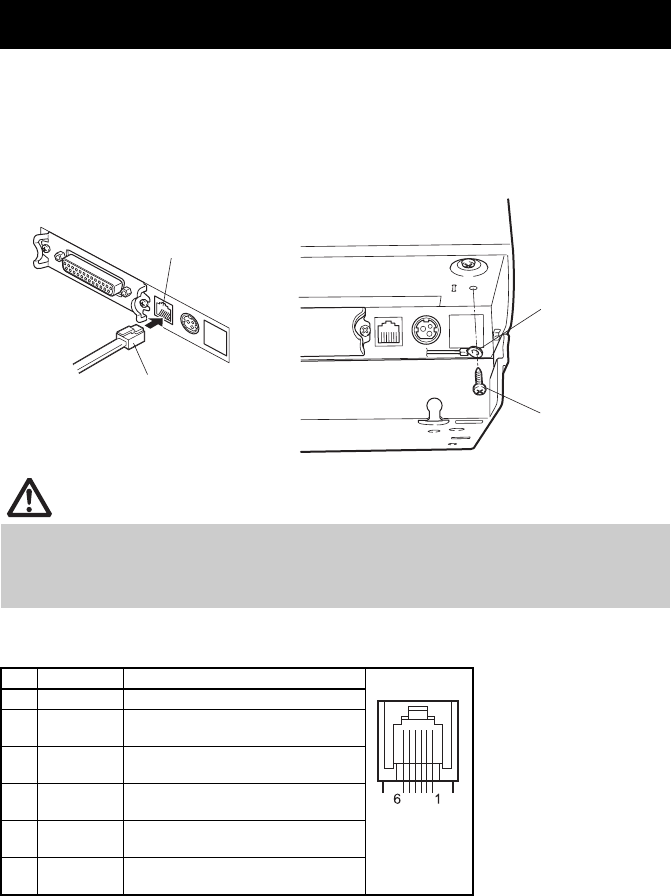

3.3 Conexión del cajón portamonedas
PRECAUCIÓN
Conecte únicamente el conector del cable del cajón portamonedas al conector del
cajón portamonedas. (No conecte un cable de línea telefónica.)
Las señales no pueden salir por el conector del cajón portamonedas mientras se está
imprimiendo.
Nº Señal Función
1 FG Tierra del chasis Conector utilizado:
TM5RJ3-66 (Hirose) o
equivalente
Conector aplicable:
TM3P-66P (Hirose) o
equivalente
2 DRAWER1 Señal de activación del cajón
portamonedas 1
3 DRSW Entrada del interruptor del cajón
portamonedas
4 VDR Alimentación de activación del
cajón portamonedas
5 DRAWER2 Señal de activación del cajón
portamonedas 2
6 GND Puesta a tierra de señales (puesta a
tierra común en circuitos)
Conector del cajón
portamonedas
Conector del cable del
cajón portamonedas
Cable de
puesta a tierra
Tornillo del cable
de puesta a tierra
