(1) Configurazione dei pin del connettore
(2) Caratteristiche elettriche
1) Tensione di comando: 24 VCC
2) Corrente di comando: Max. circa 1 A (non deve superare i 510 ms.)
3) Segnale DRSW: Livelli segnale: “L” = 0 a 0,8 V, “H” = 2 a 3,3 V
(3) Segnale DRSW
Lo stato del segnale DRSW può essere verificato con i comandi DLE+EOT,
GS+a, o GS+r o sul pin 34 della porta d’interfaccia parallela.

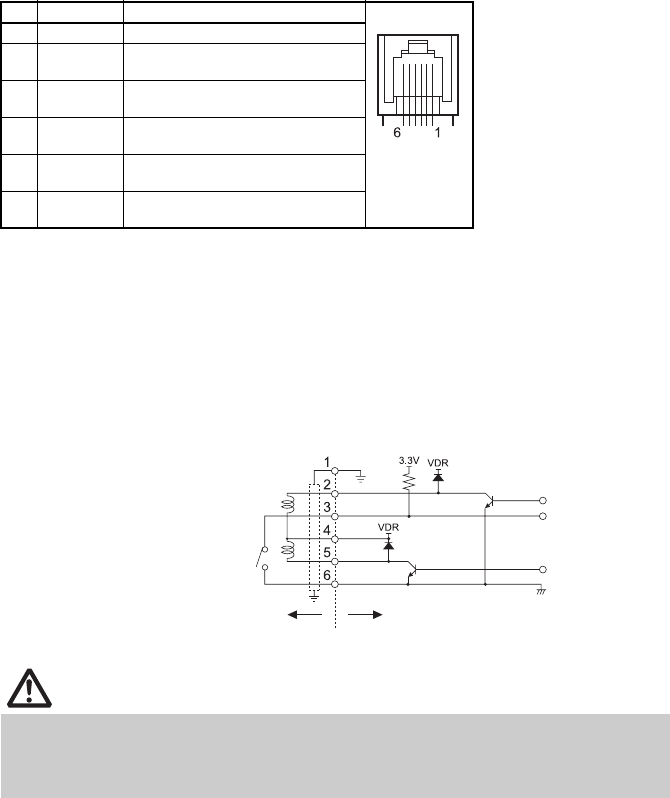

(4) Circuito di comando
N. Segnale Funzione
1 FG Massa (Frame Ground) Connettore usato:
TM5RJ3-66 (Hirose) o
equivalente
Connettore applicabile:
TM3P-66P (Hirose) o
equivalente
2 DRAWER1 Segnale di comando cassetto-cassa
1
3 DRSW Ingresso commutatore cassetto-
cassa
4 VDR Alimentazione elettrica di comando
cassetto-cassa
5 DRAWER2 Segnale di comando cassetto-cassa
2
6 GND Massa segnale (massa comune sui
circuiti)
ATTENZIONE
I cassetti 1 e 2 non possono essere azionati contemporaneamente.
Il solenoide utilizzato per il cassetto-cassa deve essere a 24 Ω o superiore. La corrente
non deve mai superare 1 A. La corrente in eccesso potrebbe danneggiare o bruciare i
circuiti.
Connettore di estrazione del cassetto-cassa
Interruttore di apertura/
chiusura cassetto-cassa
Schermato
Cassetto-cassa Stampante
