—19—

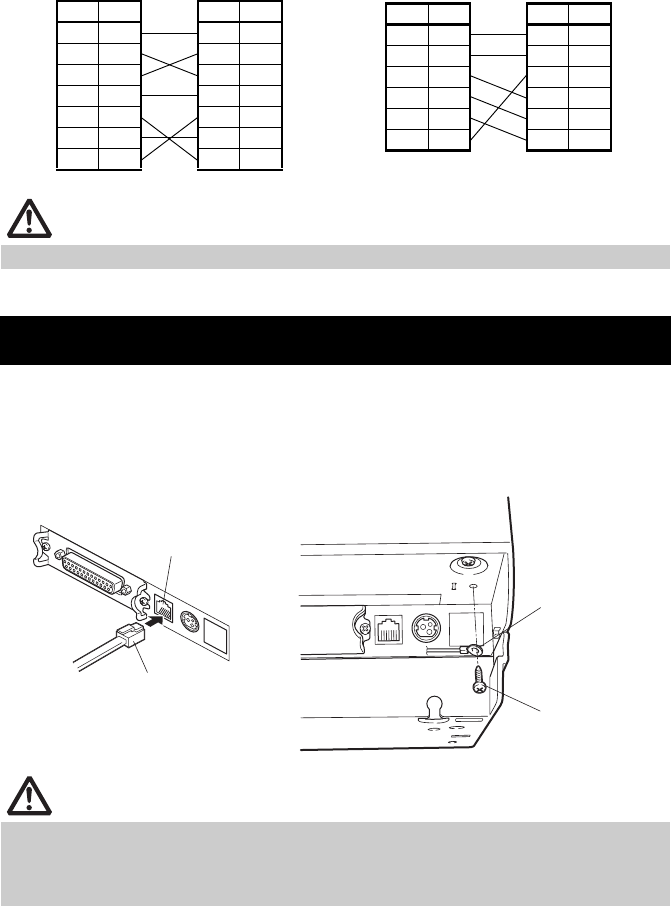

Utilizzare un cavo d’interfaccia seriale con un tipo di collegamento come quello
seguente.
1. Spegnere la stampante.
2. Controllare l’orientamento del connettore del cavo di estrazione del cassetto-cassa
e collegarlo alla presa corrispondente nella parte posteriore della stampante.
3. Togliere la vite del filo di massa.
4. Avvitare il filo di massa del cassetto-cassa al corpo della stampante.
ATTENZIONE
Sistemare il cavo d’interfaccia in modo che nessuno possa calpestarlo.
3.3 Collegamento del cassetto-cassa
ATTENZIONE
Collegare soltanto il connettore del cavo di estrazione del cassetto-cassa alla presa
corrispondente. (Non collegare assolutamente ad una linea telefonica.)
I segnali non possono essere inviati dal connettore di estrazione del cassetto-cassa
durante la stampa.
Cavo 25 pin - 25 pin
PC Stampante
Segnale
Pin Pin
Segnale
RXD 2 2 TXD
TXD 3 3 RXD
DTR 4 4 RTS
SG 5 6 DSR
DSR 6 7 SG
CTS 8 20 DTR
Cavo 9 pin - 25 pin
PC Stampante
Segnale
Pin Pin
Segnale
FG 1 1 FG
TXD 2 2 TXD
RXD 3 3 RXD
CTS 5 4 RTS
DSR 6 6 DSR
SG 7 7 SG
DTR 20 20 DTR
Connettore di estrazione
del cassetto-cassa
Connettore cavo di estrazione
del cassetto-cassa
Filo di massa
Vite per filo di
massa
