Citizen CBM1000II Printer User Manual



— 15 —
ESPAÑOL
61
1
2
3
4
5
6
FG
DRAWER 1
DRSW
VDR
DRAWER 2
GND
PRECAUCIÓN
No conecte ningún otro dispositivo que no sea el cajón especificado (solenoide) al conector
del cajón. (No conecte tampoco una línea telefónica.)
1 Desconecte la alimentación de la
impresora.
2 Oriente correctamente el conector del
cable del cajón e insértelo en el conector
del cajón ubicado en la parte trasera de la
impresora.
3 Apriete el cable de tierra al conector de
tierra de la impresora utilizando un
tornillo.

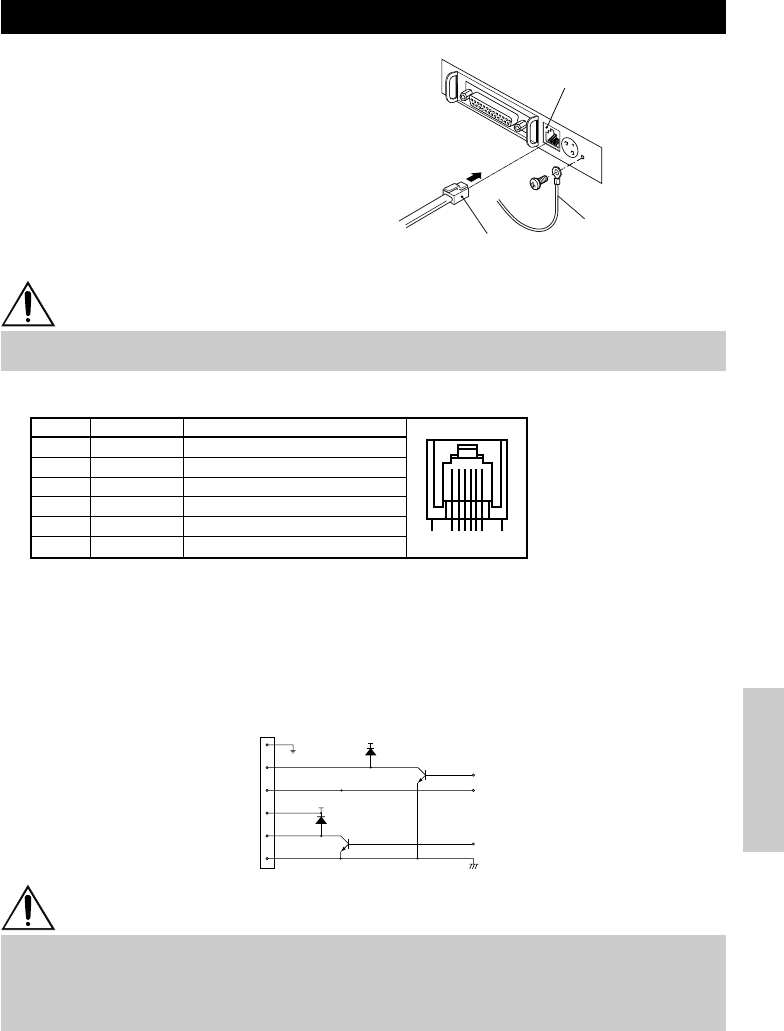

3.3 Conexión del conector del cajón
Conector del cajón
Cable de tierra
Conector del cable del
cajón
Conector utilizado:
TM5RJ3-66 (Hirose) o
equivalente
Conector aplicable:
TM3P-66P (Hirose) o
equivalente
PRECAUCIÓN
No se produce salida durante la impresión.
Los cajones 1 y 2 no se pueden excitar simultáneamente.
Un solenoide que se utilice para el cajón deberá tener una impedancia de 24 o más. La
corriente de salida deberá mantenerse a 1 A o menos; de lo contrario, se producirá una
rotura o una quemadura.
(2) Características eléctricas
1) Tensión de excitación: 24 V CC
2) Corriente de excitación: Aproximadamente 1 A máxima (no deberá exceder de 510 ms.)
3) Señal DRSW: Niveles de señales: “L”=0 a 0,5 V, “H”=3 a 5 V
(3) Señal DRSW
El estado de la señal DRSW se puede probar con el comando DLE+EOT, GS+a o GS+r o en
el contacto 34 del puerto de interfaz paralela.
(4) Circuito excitador
(1) Configuración de contactos del conector
VDR
1
2
3
4
5
6
VDR
Función
Tierra del bastidor
Señal de excitación del cajón 1
Entrada de conmutador de cajón
Suministro de alimentación de excitación de cajón
Señal de excitación del cajón 2
Tierra común en los circuitos
N.° Señal
