3. FUNZIONAMENTO

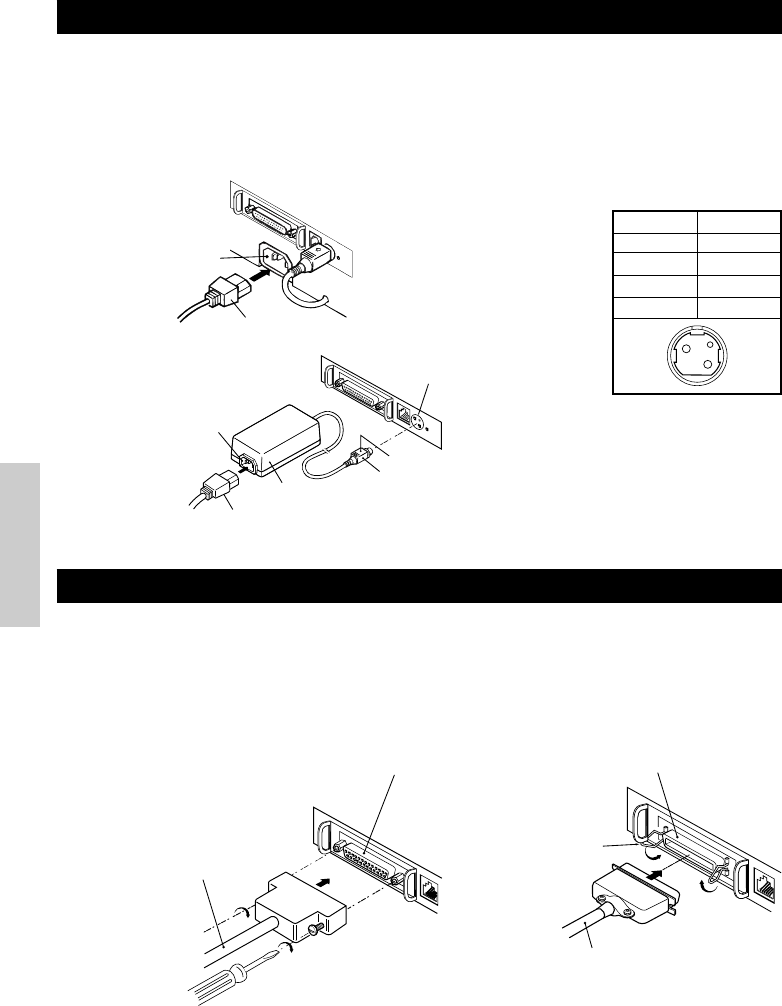

3.1 Collegamento dell’adattatore c.a. e del cavo di alimentazione c.a.
1 Spegnere la stampante.
2 Solo per il tipo con adattatore c.a.: Con il lato piatto del connettore del cavo
dell’adattatore c.a. girato verso l’alto, inserire il connettore del cavo nel connettore di
alimentazione sul retro della stampante.
3 Collegare il cavo di alimentazione c.a. nella presa di ingresso della stampante e inserire
la spina del cavo di alimentazione c.a. nella corrispondente presa a muro.
Configurazione piedini
connettore di alimentazione
No.
1
2
3
SHELL
Funzione
+24
GND
N.C
F. G
Tipo standard
Presa d’ingresso
Cavo di
alimentazione c.a.
Connettore di
alimentazione
Lato piatto
Connettore cavo
1 Spegnere la stampante. (Spegnere altresì il computer host ad essa connesso)
2 Orientare correttamente il terminale del cavo di interfaccia e inserirlo nel connettore
dell’interfaccia.
3 Fissare il terminale del cavo come indicato qui di seguito.
Cavo interfaccia seriale: Fissare il connettore con viti.
Cavo interfaccia parallela: Bloccare il connettore con morsetti.
4 Collegare l’altra estremità del cavo di interfaccia al computer host.
3.2 Connessione cavi interfaccia
Cavo interfaccia seriale
Connettore interfaccia seriale
Connettore interfaccia parallela
Tipo adattatore c.a.
Presa d’ingresso
Adattatore c.a.
Cavo adattatore c.a.
1
3
2
Connettore utilizzato:
TCS7960-53-2010 (Hosiden) o
equivalente
Connettore applicabile:
TCP8927-63-1100 (Hosiden) o
equivalente
TCP8927-53-1100 (Hosiden) o
equivalente
Morsetti
Cavo interfaccia parallela
