Citizen CBM1000II Printer User Manual



— 15 —
DEUTSCH
61
1
2
3
4
5
6
FG
DRAWER 1
DRSW
VDR
DRAWER 2
GND
ACHTUNG
Schließen Sie an die Drawer-Kickout-Buchse keine anderen Geräte als die vorgeschriebene
Schublade (Solenoid) an. (Auch keine Telefonleitung anschließen.)
1 Schalten Sie den Drucker aus.
2 Richten Sie den Stecker des Drawer-
Kickout-Kabels richtig aus und schließen
Sie ihn an die Drawer-Kickout-Buchse auf
der Rückseite des Druckers an.
3 Befestigen Sie den Erdungsleiter mit einer
Schraube am Massestützpunkt des
Druckers.

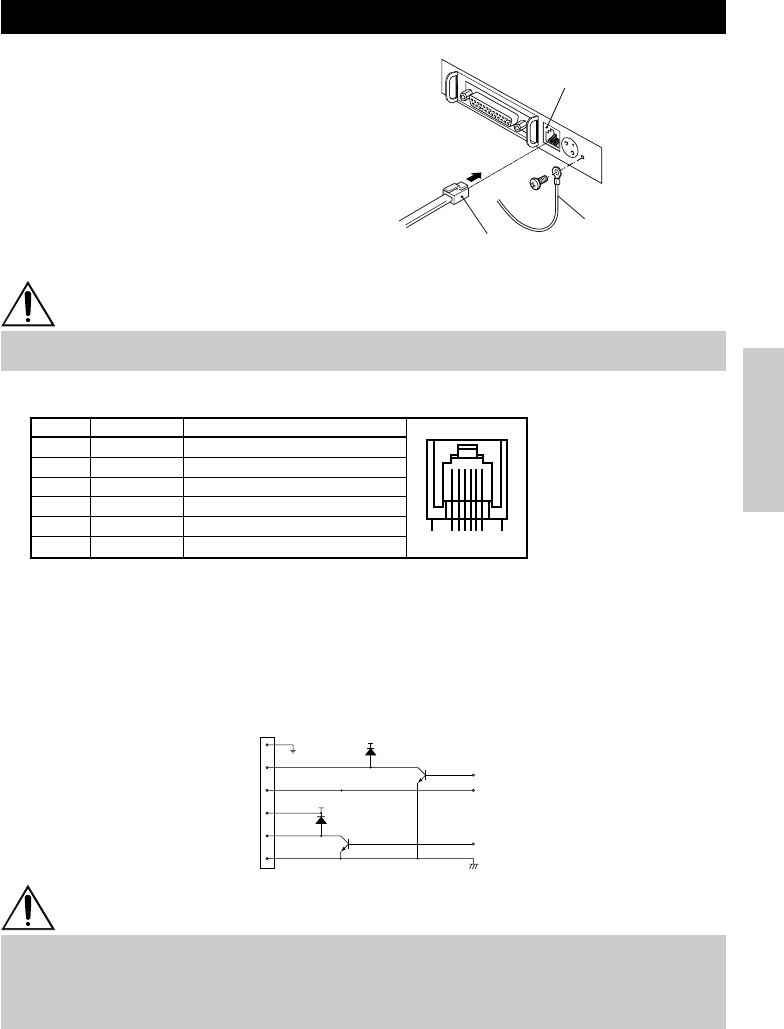

3.3 Anschließen des Drawer-Kickout-Steckers
Drawer-Kickout-Buchse
Erdungsleiter
Stecker des Drawer-
Kickout-Kabels
Verwendete Buchse:
TM5RJ3-66 (Hirose)
oder äquivalent
Verwendbare Buchse:
TM3P-66P (Hirose) oder
äquivalent
ACHTUNG
Während des Druckens wird keine Ausgangsgröße erzeugt.
Die Laden 1 und 2 können nicht gleichzeitig gesteuert werden.
Das für die Lade verwendete Solenoid sollte mindestens 24 aufweisen. Der
Ausgangsstrom ist auf max. 1 A zu begrenzen; erfolgt dies nicht, ist eine Beschädigung
oder ein Festbrennen möglich.
(2) Elektrische Eigenschaften
1) Treiberspannung: 24 V DC
2) Treiberstrom: Ca. 1 A max. (darf 510 ms. nicht überschreiten)
3) DRSW-Signal: Signalpegel: „L“ = 0 bis 0,5 V, „H“ = 3 bis 5 V
(3) DRSW-Signal
Der DRSW-Signalstatus kann mit Befehl DLE+EOT, GS+a oder GS+r oder an Stift 34 des
parallelen Schnittstellenports getestet werden.
(4) Steuerschaltung
(1) Stiftbelegung der Buchse
VDR
1
2
3
4
5
6
VDR
Funktion
Rahmenerde
Steuersignal Lade 1
Ladenschaltereingang
Ladenantrieb-Stromversorgung
Steuersignal Lade 2
Gemeinsame Schaltkreiserde
Nr. Signal
