Appendix B • Reference
Extron • System 4
xi
Switcher Series • User’s Manual
Kabelbinder
Verkabelung vom System 4xi innerhalb eines Gestells
Wenn Sie Kabel innerhalb eines Gestells von einem
Gerät zum anderen verlegen, sollen diese Kabel nicht
vom
System
4
xi gehalten werden. (Siche Figure B-6.)
Verwenden Sie Kabelbinder oder ähnliches um die
Kabel an einem Punkt zu befestigen der höher liegt als
die Anschlüße an der Rückseite des Gerätes.
Kabel die lose herabhängen stellen eine Gefahrenquelle
für Mensch und Gerät dar.

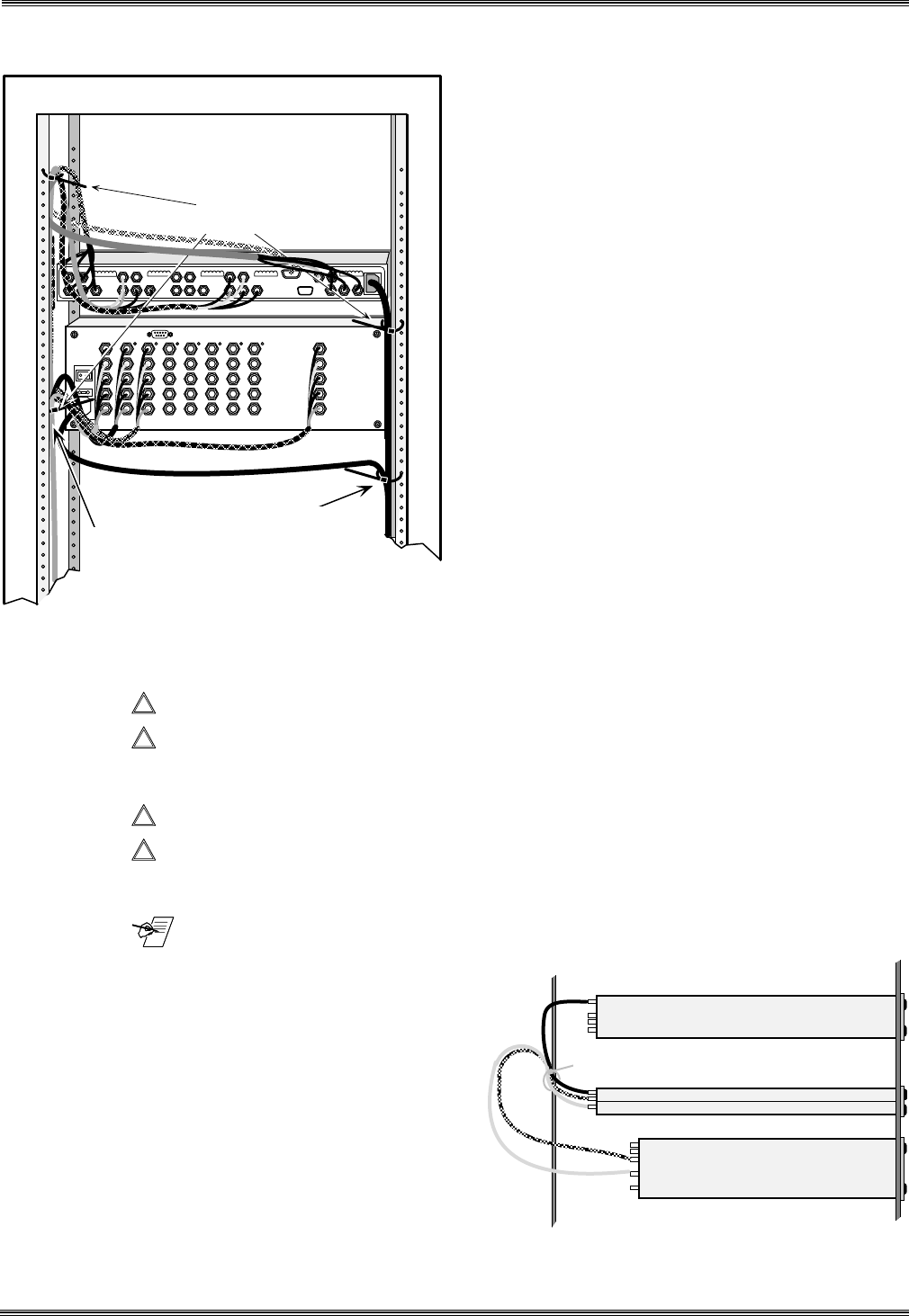

Die Abbildung zeigt die Rückansicht eines
Systemgestells.
Das Beispiel zeigt, daß die Kabel an einem Punkt
befestigt sind, der höher liegt als die Anschlüße an der
Rückseite des Gerätes.
Dies ermöglicht eine freie Übersicht der Rückseite und
verhindert, daß das Gewicht der Kabel das Gerät
belastet.
Figure B-8. Netzkabel an der rechten Seite und Signalkabel an der linken Seite.
_________ Vermeiden Sie eine Belastung der
System 4xi
Rückseite von mehr als 3,73 kg.
_________ Die Löcher an der Ober- und Unterseite des
System 4xi
dienen der Kühlung.
Bedecken Sie diese Löcher nicht da eine Überhitzung der wichtigen Bauteile
erfolgen kann.
_________ Die maximale Umgebungstemperatur beim Betrieb liegt bei 40 Grad °C (104 °F).
_________ Das Gestell, und die sich darin befindlichen Geräte müssen den landesüblichen
Bestimmungen entsprechend geerdet werden.
_______ Wenn möglich, verlegen Sie die Netz- und Signalkabel getrennt.
Figure B-9. Kabelbinder verhinderendaß das Gewicht der Kabel das Gerät belastet.
Kabelbinder
Gestell
NetzKabel
SignalKabel
